友善之臂Cortex-A8三星S5PV210最小系统Tiny210核心板Android4.0

  • 商品编号:BN-EC9E30E8
  • 货  号:BN-EC9E30E8
  • 销售价: ¥599.00
购买数量:
  (库存992)


2012,A8时代来临了,你准备好了吗!

  1. 1G主频, 512M DDR2内存
  2. 独立显卡SGX540
  3. HDMI和LCD同时输出(独家支持音视频同步输出)
  4. 1080P高清视频硬解
  5. USB Host 2.0
  6. 提供2D, 3D, 视频硬解码驱动源代码
  7. 全球首款210开发平台提供Android 4.0.3

完秒6410 !!!!!!

Cortex A8,快意无边总是先人一步品尝到最新鲜的谷歌美食HDMI高清视频和音频同步输出

三星S5PV210,是众所周知的高性价比 Cortex A8处理,内置高性能的图形处理器SGX540,速度远胜ARM11。更有丰富的接口,完善的BSP,齐全的文档,让开发更加得心应手。

Android 4.0实现了平板电脑、手机、电视的高度融合统一,并拥有全新的UI。2012年,将会有越来越多的设备吃到冰淇淋三文治,千万不要落后哦。


不仅支持HDMI和LCD同时输出,还能做到音频和视频同步输出,Android,Linux均已实现,充分发挥了HDMI功能优势,别忘了,还有1080P高清视频。是高级游戏,智能监控,智能电视等高级设备的理想开发平台。


敬 告

本开发板并非完全开源(详细资源说明见本页后面列表),主要适用于企业或有经验的用户,基于核心板做 产品或项目使用;并不适合个人特别是初学者学习使用。

6410能否运行Android 4.0?

  1. Android 4.0需要GPU支持,类似SGX540,而6410并不具备。
  2. 运行Android 4.0需要更多内存。6410最大只有256M DDR内存,比210的512M DDR2的少,并且慢。
  3. 运行Android 4.0需要较高的显示分辨率,比如800x480的7寸或5寸屏,低价的4.3屏大多是480x272的。在6410上接7寸屏运行,如果没有2D/3D驱动支持,速度尚且如同蜗牛,如果移植运行Android 4.0,其速度可想而知。
  4. 至今没有发现在6410上运行Android 4.0的任何实例和介绍。预计1年内也不会出现,那时Android 4.0已经遍地开花了,你还Hold得住吗?

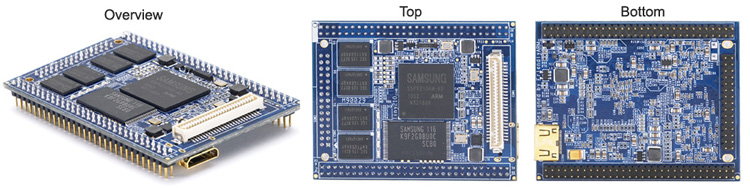

Tiny210核心板
简介

Tiny210是一款高性能的Cortex-A8核心板,它由广州友善之臂设计、生产和发行销售。它采 用三星S5PV210作 为主处理器,运行主频可高达1GHz。S5PV210内部集成了PowerVR SGX540高性能图形引擎,支持3D图形流畅运行,并可流 畅播放1080P大尺寸视频。

Tiny210主要采用了2.0mm间距的双排针,引出CPU大部分常用功能引脚,并力求和Tiny6410核 心板三排引脚兼容 (P1,P2,CON2);另外还根据S5PV210芯片的特性,分别引出了标准的miniHDMI接口,和1.0mm间距的贴片CON1座(51Pin), 如上图所示。

Tiny210板载512M DDR2内存,可流畅运行Android, Linux和WinCE6等高级操作系统。它非常 适合开发高端物联 网终端,广告多媒体终端,智能家居,高端监控系统,游戏机控制板等设备。

硬件配置

CPU处理器
  • Samsung S5PV210,基于CortexTM-A8,运行主频1GHz
  • 内置PowerVR SGX540高性能图形引擎
  • 支持流畅的2D/3D图形加速
  • 最高可支持[email protected]硬件解码视频流畅播放,格式可为MPEG4, H.263, H.264等
  • 最高可支持[email protected]硬件编码(Mpeg-2/VC1)视频输入
DDR2 RAM内存
  • Size: 512MB
  • 32bit数据总线,单通道
  • 运行频率: 200MHz
FLASH存储
  • SLC NAND Flash: 256MB
接口资源
  • 2 x 60 Pin 2.0mm space DIP connector
  • 1 x 30 Pin 2.0mm space DIP connector
  • 1 x 51 Pin 1.0mm space SMD connector
在板资源
  • 4 x User Leds(Green)
  • 1 x Power Led(Red)
  • Supply Voltage from 2V to 6V(支持睡眠唤醒模式)
PCB规格尺寸
  • 8层高密度电路板,采用沉金工艺生产
  • Size: 64 x 50 11(mm)
软件支持(详细特性见后面说明)
  • Superboot-210
  • Android 2.3 + Linux-2.6.35
  • Android 4.0(暂提供预览版映像文件)
  • Linux-2.6.35 + Qtopia-2.2.0/Qt-4.4.3/Qt-4.7
  • 即将提供WindowsCE6
开发参考底板TinySDK2
下图为Tiny210参考开发底板,它主要是为了方便用户使用Tiny210核心板进行二次开发之用。
TinySDK2主要功能特性
  1. 集成USB 2.0 Hub: 扩展出4个USB Host口,其中3个为标准方口,另1个通过SCON接口引出
  2. 集成TVP5150视频芯片: 2路AV输入端口(RCA座), 可直接连接使用CCD监控摄像头(注意:2路不可同时使 用)
  3. RS485: 1路
  4. 串口: 4路,其中2路已经转换为RS232,并通过DB9座引出(COM0, COM1),同时通过CON1,2,3,4座引出 TTL电平
  5. 中断式按键: 8个,同时通过CON7座引出,方便用户扩展使用
  6. RJ45网口: 网卡采用DM9000AEP,10/100M自适应
  7. 音频输入与输出: 采用WM8960专业音频芯片,在板麦克风,内含Class D功放,并支持HDMI音频和视频 同步输出(独家)
  8. USB Slave: 1路,符合USB 2.0规范
  9. 红外接收头:1个
  10. ADC输入:6路,其中AIN0连接了在板可掉电阻,用于测试
  11. 蜂鸣器:1路,由PWM0控制
  12. EEPROM: AT24C08(256 Byte),用于I2C测试
  13. LCD接口:2个LCD接口,均为40 Pin 0.5mm间距贴片座,支持一线精准触摸,支持3.5"-19"全彩TFT显示 屏
  14. SDIO接口:用于连接SD WiFi模块等
  15. CMOS Camera: 用于连接CMOS摄像头
  16. RTC时钟:带备份电池(根据不同地区或时段,邮寄时可能会拆除电池)
  17. PCB层数:2
  18. PCB尺寸:180 x 130mm,可方便固定各种LCD模块,尤其是7寸LCD模块
  19. 供电:DC-5V
Android系统资源特性

流畅运行Android 2.3,支持2D/3D加速,1080P高清视频,HDMI输出( 含音频和视频)
交叉编译器
arm-linux-gcc-4.5.1-v6-vfp和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算,独家提供
Superboot-210
支持TF卡脱机快速烧写(根据配置文件),速度极快(1.8M/秒)Superboot专门为企业级用户定制,不开源
支持TF卡脱机烧写YAFFS2格式映像文件
支持LCD显示硬件配置信息,烧写进度提示等
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Android 内核
版本: Linux-2.6.35完善的BSP
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统提供源代码, 内核自带
看门狗驱动提供源代码, 三星原厂BSP所带
RTC驱动提供源代码, 三星原厂BSP所带
4个LED驱动提供源代码, 友善之臂添加
8个用户按键驱动提供源代码, 友善之臂添加
SPI驱动提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动提供源代码, 友善之臂添加
ADC驱动(通道: AIN0)提供源代码, 友善之臂添加
CPU本身所带触摸屏控制器驱动提供源代码, 三星原厂BSP所带(未采用,见一线触摸)
一线精准触摸驱动提供源代码, 友善之臂添加
LCD背光驱动, 支持127级可调提供源代码, 友善之臂添加
LCD驱动(5", 7"等): 支持旋转提供源代码, 友善之臂移植,可根据启动参数"lcd="识别,共用同一个内核
USB Host驱动: 支持优盘,蓝牙等提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB提供源代码, 三星原厂BSP所带
SD卡驱动提供源代码, 三星原厂BSP所带
4个串口驱动提供源代码, 三星原厂BSP所带
板载SD WiFi驱动(Marvell8686)驱动模块, 友善之臂移植
USB WiFi驱动:内核自带,对某些类型的卡支持不是太好提供源代码, 内核自带,缺省系统并未包含此驱动(未采用)
USB WiFi驱动:可支持更多型号USB无线网卡,更加完善驱动模块,缺省系统已经包含此驱动(未启用)
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放)驱动模块, 友善之臂添加移植
以太网络(DM9000)提供源代码, 友善之臂移植
FIMC驱动提供源代码, 三星原厂BSP所带
JPEG驱动提供源代码, 三星原厂BSP所带
MFC多媒体驱动提供源代码, 三星原厂BSP所带
CMOS摄像头驱动(OV9650)驱动模块,友善之臂添加移植
HDMI驱动提供源代码, 三星原厂BSP所带
3D加速提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG源代码,所以目前开发板均缺失
2D加速提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG源代码,所以目前开发板均缺失
USB转串口驱动:提供源代码, 内核自带
3G驱动: 友善之臂添加,实际就是USB转串口驱动提供源代码, 友善之臂移植
此栏预留--

Linux系统资源特性

最完善的Linux系统,支持三种Qt图形系统自由切换
交叉编译器
arm-linux-gcc-4.5.1-v6-vfp和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算,独家提供
Superboot-210
支持TF卡脱机快速烧写(根据配置文件),速度极快(1.8M/秒)Superboot专门为企业级用户定制,不开源
支持TF卡脱机烧写YAFFS2格式映像文件
支持LCD显示硬件配置信息,烧写进度提示等
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Linux 内核
版本: Linux-2.6.35.7完善的BSP
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统提供源代码, 内核自带
看门狗驱动提供源代码, 三星原厂BSP所带
RTC驱动提供源代码, 三星原厂BSP所带
4个LED驱动提供源代码, 友善之臂添加
8个用户按键驱动提供源代码, 友善之臂添加
SPI驱动提供源代码, 内核自带, 未经验证
I2C-EEPROM驱动提供源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动提供源代码, 友善之臂添加
ADC驱动(通道: AIN0)提供源代码, 友善之臂添加
CPU本身所带触摸屏控制器驱动提供源代码, 三星原厂BSP所带(未采用,见一线触摸)
一线精准触摸驱动提供源代码, 友善之臂添加
LCD背光驱动, 支持127级可调提供源代码, 友善之臂添加
LCD驱动(5", 7"等): 支持旋转提供源代码, 友善之臂移植,可根据启动参数"lcd="识别,共用同一个内核
USB Host驱动: 支持优盘,蓝牙等提供源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB提供源代码, 三星原厂BSP所带
SD卡驱动提供源代码, 三星原厂BSP所带
4个串口驱动提供源代码, 三星原厂BSP所带
板载SD WiFi驱动(Marvell8686)驱动模块, 友善之臂移植
USB WiFi驱动:内核自带,对某些类型的卡支持不是太好提供源代码, 内核自带,缺省系统并未包含此驱动(未采用)
USB WiFi驱动:可支持更多型号USB无线网卡,更加完善驱动模块,缺省系统已经包含此驱动(未启用)
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放)驱动模块, 友善之臂添加移植
以太网络(DM9000)提供源代码, 友善之臂移植
FIMC驱动提供源代码, 三星原厂BSP所带
JPEG驱动提供源代码, 三星原厂BSP所带
MFC多媒体驱动提供源代码, 三星原厂BSP所带
CMOS摄像头驱动(OV9650)驱动模块,友善之臂添加移植
HDMI驱动提供源代码, 三星原厂BSP所带
3D加速提供源代码, 三星原厂BSP所带
2D加速提供源代码, 三星原厂BSP所带
USB转串口驱动:提供源代码, 内核自带
3G驱动: 友善之臂添加,实际就是USB转串口驱动提供源代码, 友善之臂移植
图形系统
(支持运行时自由切换)
Qtopia-2.2.0提供全部平台源代码,分为x86和arm两个版本
Qt/Embedded-4.7.0提供全部平台arm版本源代码
Qt-Extended-4.4.4手机版本的Qtopia,也可称为Qtopia4,提供平台源代码
实用测试程序
以下图形界面程序均为友善之臂独家开发提供,不提供源代码(蓝色部分为开源软件)
图形界面3G拨号程序
  • 支持100多种USB上网卡,涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
  • 支持开机自动3G拨号上网
GPRS短信支持连接串口或USB口GPRS Modem短信收发,支持群发短信
ADC测试程序动态显示ADC转换的结果
LED测试
Buttons测试
I2C测试用于测试EEPROM读写,十分方便使用
LCD测试支持手动和自动模式
Ping测试图形界面的Ping测试,支持永久Ping和暂时Ping
USB摄像头测试支持动态预览和拍照,支持万能USB摄像头驱动
CMOS摄像头测试支持动态预览也拍照
录音支持ALSA接口的录音
Web浏览器一个完全开源的嵌入式浏览器,比较老了
看门狗测试开启后,只有不停地喂狗才能保证系统不重启
图形界面网络设置可设置IP地址,DNS,网关等网络参数,并可保存设置
背光控制
  • 128级背光可调
  • 可设置背光关闭时间
语言设置支持中文,英文和日文等语言设置
随手写主要用于触摸笔的准确性测试
MMC/SD卡和优盘自动挂载和卸载挂载后可在任务栏出现优盘或SD卡图标
Qt-4.4.3切换器可在运行时自由切换到Qtopia-2.2.0系统,不必重启
Qt-4.7.0切换器可在运行时自由切换到Qtopia-2.2.0系统,不必重启
SMPlayer鼎鼎有名的Mplayer播放器之Qt4版本,功能十分强大
此栏预留--

Android应用精彩展示

缺省桌面炫酷流畅的3D应用软件界面触摸循环校准

3G拨号上网3G短信收发有线网络设置

流畅运行"愤怒的小鸟"游戏流畅运行"切水果游戏"可录音说话的汤姆猫

使用CMOS摄像头进行QQ视频聊天通过SD WiFi上优酷蓝牙

HDMI输出高清视频播放背光调节

iTest界面串口助手LED测试

电子书阅读PWM输出ADC转换

MP3播放EEPROM读写测试Quadrant Advanced跑分
(最高者为Mini210)

Linux + Qtopia/Qt/Embedded-Extended-4.4.3/Qt-4.7.0系统精彩展示

待写
...

店铺相关

质量保证
本店为友善之臂VIP网络直销代理专卖店,购买即可享有3月包换1年保修服务,请您放心购买!



发货包装清单

  1. Tiny210核心板(512M内存+256M Flash): 1片
  2. DVD资料光盘: 1张
  3. 文档:(1)用户手册 (2)核心板原理图 (3)底板原理图,均为pdf格式
