ADI-EDU-BF531开发板 ADSP-EDU-BF53x DSP UDC Blackfin ADSP-BF531开发板

ADI-EDU-BF531开发板
资料光盘:
- ADSP-EDU-BF53x开发板原理图
- ADSP-EDU-BF53x_CODE(板卡源代码包)
- ADSP-EDU-BF53x说明文档(实验指导书)
- Datasheet(板卡使用器件的数据手册)
- Initialization(下载代码时使用的文件)
- 抓包软件(网卡抓包工具)
- 常用技术文档(LDF,Cache,代码加载,硬件注意事项的官方中文文档)
- 测试系统LDR文件(开机测试系统的烧写文件)
- SD卡文件(测试系统需要使用的测试文件)
- xml文件(应用本板卡必须使用的初始化文件)
基础配件:
- 网线
- 音频线
- 串口线
- USB线缆
- 7.5V/2A直流电源
- 1G SD卡
- 耳机
- 保修卡
- 铜柱
- 跳线帽
增值服务:
- 一年板卡保修服务
- 一年基于Blackfin处理器的技术资讯服务

产品描述

ADSP-EDU-BF53X开发套件是基于Blackfin处理器BF531的教学实验和竞赛专用开发系统,该开发系统基于ADSP-BF531 嵌入式处理器,综合了自2006年以来历届ADI UDC竞赛板卡需求,并与电子工业出版社出版的《Blackfin系列DSP原理与系统设计》第二版紧密结合,是ADI UDC竞赛初学者的Z佳实践平台.

Blackfin 系列DSP 在一颗芯片上融合了DSP 信号处理.RISC 控制处理和视频处理等功能,具有高度的并行处理与强大的DMA 能力,具有专用的视频指令和硬件支持.高效的程序执行效率.动态的能耗控制.领先的内存管理,并支持包括uCLinux 在内的嵌入式操作系统.Blackfin 处理器及其延伸产品适合在对功耗.性能.成本与运算能力等综合要求较高的音频.视频和通信领域中的应用.作为DSP,ADSP-BF531多媒体处理能力达到MPEG4 CIF 编码速度30fps,解码速度45fps,性价比极高;如果作为嵌入式CPU使用,ADSP-BF531主频为400MHz,价格却远远低于主频200MHz的ARM9处理器,是成本敏感的嵌入式产品的上佳选择.

开发系统提供完备的音视频采集.处理.播放功能以及丰富的存储介质和传输接口,可根据实际系统灵活设计.适用于便携式音视频设备.网络音视频设备.生物特征识别以及消费类音视频产品.可大大降低用户的软硬件开发工作量,加速产品的研发周期.

产品视频

http://v.youku.com/v_show/id_XMjcxNzgyMDcy.html

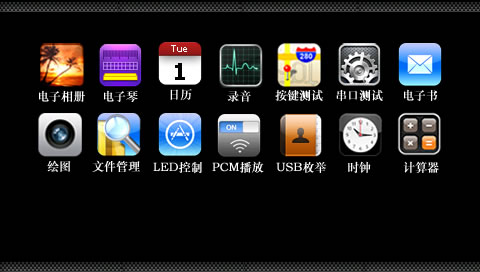

板卡测试系统界面

开机测试系统采用仿苹果触摸菜单设计

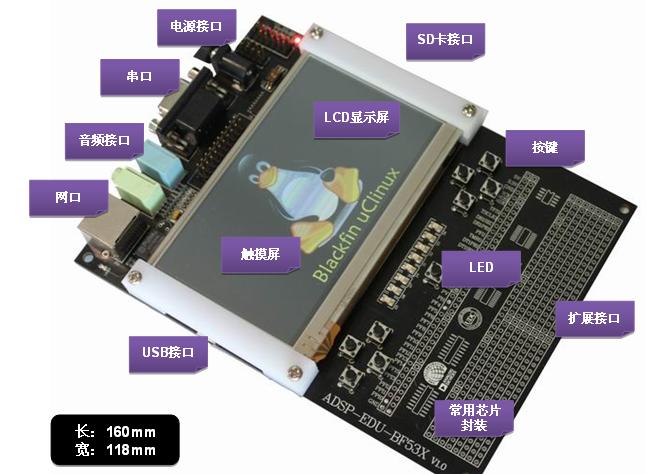

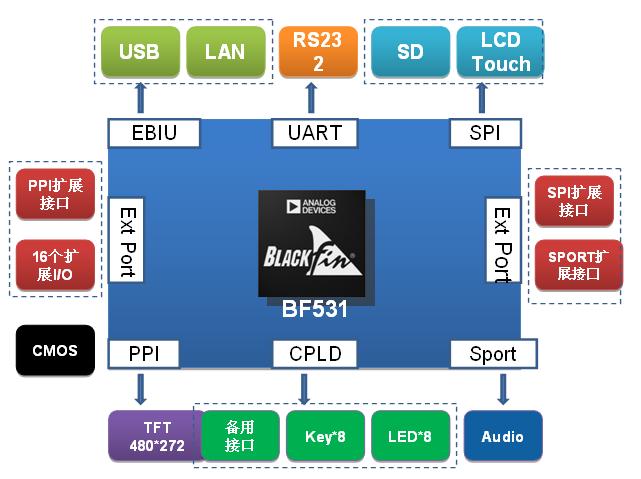

硬件配置

技术规格

项目		性能指标
DSP系统	CPU	ADSP-BF531 400MHz(或BF533处理器)
	SDRAM	256Mbit SDRAM
	Flash	16Mbit NOR FLASH
	RTC模块	1个实时时钟模块
	液晶屏	1个4.3寸24bit真彩液晶屏
	触摸屏	1个4.3寸与液晶屏匹配的触摸屏
	USBDevice接口	1个MINIUSB设备接口,支持USB设备枚举功能
	串口	1个RS232标准串口,直接与计算机串口连接通讯
	键盘	8个板载轻触按键
	音频模块	1个板载麦克风 1个立体声线录接口 (Line IN) 1个立体声耳机接口(HP OUT)
	SD/MMC卡接口	1个SD/MMC卡接口,支持标准SD/MMC卡
	指示灯	8个可控制的LED指示灯
	网口	1个10M/100M网络接口
	扩展接口	1组PPI扩展接口 1组SPI扩展接口 1组SPORT扩展接口 1组试验用万用板

软件配置

Z低配置要求:

Windows 2000 SP4.Windows XP SP2.Windows Vista商业/企业/终极版.Windows7
Intel Pentium处理器(x86兼容).1 GHz或更高速
512MB RAM和2G可用硬盘空间
VisualDSP++ 5.0 Update 8(推荐)

软件配置:(随板卡免费提供以下所有源代码)

InterfaceCode(初级学习代码)

代码名称	功能说明
bf53x_ebiu	学习DSPEBIU接口的使用
bf53x_gpio_in	学习DSPGPIO接口输入功能的使用
bf53x_gpio_interrupt	学习DSPGPIO接口中断功能的使用
bf53x_gpio_out	学习DSPGPIO接口输出功能的使用
bf53x_ldf	学习DSP 内存资源分配LDF文件的使用
bf53x_pll	学习DSP 内核和系统时钟的配置
bf53x_ppi	学习DSP 视频接口的使用
bf53x_spi	学习DSPSPI接口的使用
bf53x_sport	学习DSP　音频接口的使用
bf53x_timer_interrupt	学习DSP　定时器及其中断的使用
bf53x_uart	学习DSP　串口的使用

BoardDriver(板卡驱动代码)

代码名称	功能说明
bf53x_audio	板卡音频模块驱动代码
bf53x_audio_mic	板卡音频MIC模块驱动代码
bf53x_interrupt	板卡中断资源驱动代码
bf53x_key	板卡8个按键驱动代码
bf53x_lan	板卡网络接口驱动代码
bf53x_led	板卡LED指示灯驱动代码
bf53x_norflash	板卡NorFLash驱动文件
bf53x_rs232	板卡串口驱动代码
bf53x_rtc	板卡实时时钟驱动代码
bf53x_sd_mmc	板卡SD/MMC卡驱动代码
bf53x_sdram	板卡SDRAM测试代码
bf53x_tft480_272	板卡液晶屏驱动代码
bf53x_touch	板卡触摸屏驱动代码
bf53x_usb , ,	板卡USB枚举驱动代码

ApplicationCode(高级应用代码)

代码名称	功能说明
bf53x_audio_mp3decode	MP3解码库代码
bf53x_audio_pcm	PCM文件播放代码
BF53x_JPEG_DECODE	JPEG解码库代码
bf53x_jpeg_lcd_fs	JPEG电子相册代码
bf53x_ziku	汉字库及ASCII码库代码
bf53x_lcd_ziku	液晶屏显示汉字代码
bf53x_lcd_txt	电子书阅读代码
bf53x_sd_fs	文件系统代码
bf53x_touch_led	触摸屏控制LED代码
bf53x_touch_line	触摸屏绘图代码
bf53x_touch_mouse	触摸屏鼠标及图像叠加代码
bf53x_touch_organ	触摸屏电子琴代码
