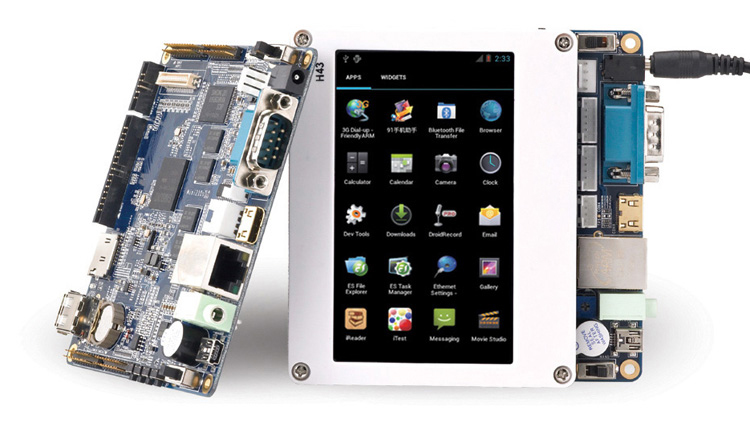

友善之臂Mini210s开发板+A70 7寸触摸屏Cortex-A8 S5PV210开发板

  • 商品编号:BN-E2BBEA63
  • 货  号:BN-E2BBEA63
  • 销售价: ¥1499.99
购买数量:
  (库存908)

 选择本店,您将获得

真实的代码*带注释哦

本商品配置:512M内存 + 4GB MLC2 NandFlash,

配货清单:

  1. Mini210s单板: 1片
  2. LCD模块: 1片(标配7.0"LCD A70效果优于S70 800x480分辨率,带一线触摸,背光可调,赠触摸笔)
  3. DVD资料光盘: 1张
  4. 交叉串口线: 1条
  5. miniUSB线: 1条
  6. 交叉网线: 1条
  7. 电源适配器:1条,输出5V/2A(4.3"套餐采用5V/1A),,品质认证
  8. 文档:(1)用户手册 (2)核心板原理图 (3)底板原理图,均为pdf格式
如果您不知道如何选购其他配件,请看下面的介绍:
1:高稳定性USB转串口一只,对开发板串口进行监控,解决笔记本电脑没有串口的问题,没有串口的强烈推荐价值20元(淘宝网购此宝贝,可以赠送)
http://item.taobao.com/item.htm?id=946315405
2:正品8G标准SD卡一片,Sandisk品牌最好的SD卡厂商,S5PV210烧写各个操作系统必须工具,(经本店工程师多次测试证明非标准、非正品SD卡烧写Linux或者Android时会出现不可预料的问题),价值80元;一起购买60元,成本价格,无需讲价,如需4G卡请通知店主改价格,4G的仅需40元,可以登录京东商城查询正品的价格。保证正品好用! 强烈建议一起购买,因为市场上假货太多,假货不能使用!推荐使用8G卡,性价比高。
http://item.taobao.com/item.htm?id=8779610333
3:高速多功能SD卡读卡器,用电脑向SD卡烧写SD BOOT之用,经本店工程师多次测试证明,笔记本自带的SD卡读卡器是不能烧写成功的,如果没有这个USB接口的读卡器,还是需要购买的,价值20元,一起购买10元。
http://item.taobao.com/item.htm?id=9020703557

敬 告

本开发板并非完全开源(详细资源说明见本页后面列表),主要适用于企业或有经验的用户,基于核心板做产品或项目使用;并不适合个人特别是初学者学习使用。

关于运费

本套餐需要客户支付运费,我们默认是顺丰快递费用,1-2天即可到货。
客户也可以选用其他快递,如圆通、中通等,运费15元/件,一般3-5天到货。
开发板的价格已经很透明,请互相给予理解和支持,请勿把时间浪费在运费和价格或者赠品的争执上!万分感谢!

概览
简介

Tiny210是一款高性能的Cortex-A8核心板,它由广州友善之臂设计、生产和发行销售。它采用三星S5PV210作为主处理器,运行主频可高达1GHz。S5PV210内部集成了PowerVR SGX540高性能图形引擎,支持3D图形流畅运行,并可流畅播放1080P大尺寸视频。

Mini210s秉承了Mini2440和Mini6410“精于心,简于形”的设计风格,它接口齐全,结构紧凑,布局合理,可完美搭配使用4.3"高清LCD;Mini210s配备了512M DDR2内存和4GB MLC NAND Flash(采用16bit ECC),采用了内置D类功放的WM8960音频芯片,可十分方便直接输出至8Ω 1W 喇叭;Mini210s还带有miniHDMI高清输出,USB 2.0,CMOS摄像头接口,8x8矩阵键盘等接口,电源电路支持低功耗待机省电模式;因此,它非常适合开发高端MID,Android平板电脑,车载电脑,多媒体终端,智能家居,物联网终端等高端移动设备。

得益于我们精心研制的Superboot,用户可以十分简单、方便地仅使用TF卡就可更新或安装各种系统。

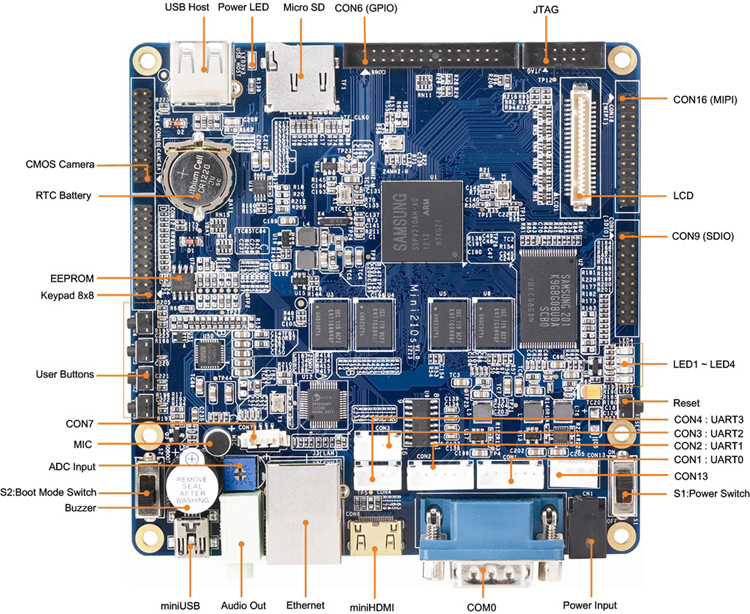

硬件配置

CPU处理器
  • Samsung S5PV210,基于CortexTM-A8,运行主频1GHz
  • 内置PowerVR SGX540高性能图形引擎
  • 支持流畅的2D/3D图形加速
  • 最高可支持[email protected]硬件解码视频流畅播放,格式可为MPEG4, H.263, H.264等
  • 最高可支持[email protected]硬件编码(Mpeg-2/VC1)视频输入
DDR2 RAM内存
  • Size: 512MB
  • 32bit数据总线,单通道
FLASH存储
  • 支持MLC NAND Flash: 4GB (标配)
  • SLC NAND Flash: 支持SLC NAND Flash: 256M/512M/1GB(批量选配)
LCD显示
  • LCD: 41Pin, 1.0mm间距,兼容Mini2440/Mini6410 LCD显示屏,支持一线触摸,含1路I2C和3路中断,1路PWM输出
  • miniHDMI高清接口(Type C)
  • LCD可支持从3.5寸到12.1寸,屏幕分辨率可以达到 1024x768象素
网络(含无线)
  • 1个10/100M自适应以太网RJ45接口(采用 DM9000AEP)
标准接口资源
  • 1个DB9式RS232五线串口(另有4个TTL电平串口)
  • 1个mini USB Slave-OTG 2.0接口: 另可通过2.0mm 接口座引出
  • 1路3.5mm立体声音频输出接口,1路在板麦克风输 入,1路外接喇叭接口座(可直接驱动8Ω 1W 喇叭)
  • 11路USB Host 2.0接口
  • 1个标准TF卡座
  • 5V直流电压输入:接口座型号为DC-23B
在板即用资源
  • 1个I2C-EEPROM芯片(256byte),主要用于测试I2C 总线
  • 个用户LED(绿色)
  • 4个侧立按键(中断式资源引脚)
  • 1个可调电阻,用于ADC转换测试
  • 1个PWM控制蜂鸣器
  • 板载实时时钟备份电池
外扩接口资源
  • 4个串口座: TTL电平, 2.0mm间距;CON1,2为五线 串口,CON3,4为三线串口
  • 1个JTAG接口: 10pin 2.0mm间距
  • LCD接口: 41pin 1.0mm间距贴片座
  • MIPI接口:24pin 2.0mm间距双排针
  • 1个SDIO接口: 20pin 2.0mm间距,可接SD WiFi, 其中还包含1路SPI和I2C接口)
  • 1个CMOS摄像头接口: 20pin 2.0mm间距,可同时接 2路,实现前后摄像头
  • 1个8x8矩阵键盘接口:20pin 2.0mm间距,可连接 使用8x8矩阵键盘
  • 1个GPIO接口: 30pin, 2.0mm间距,包含了富余的 AD输入,中断引脚,I2S, I2C, SPI, PWM等端口输入/输出
尺寸
  • Size: 110 x 110(mm)
软件支持(详细特性见后面说明)
  • Superboot-210
  • Android 2.3 + Linux-2.6.35
  • Android 4.0(暂提供预览版映像文件)
  • Linux-2.6.35 + Qtopia-2.2.0/Qt-4.4.3/Qt-4.7
  • WindowsCE6
机械尺寸
Android系统资源特性

流畅运行Android 2.3,支持2D/3D加速,1080P高清视频,HDMI输出( 含音频和视频)
交叉编译器
arm-linux-gcc-4.5.1-v6-vfp和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算,独家提供
Superboot-210
支持TF卡脱机快速烧写(根据配置文件),速度极快(1.8M/秒)Superboot专门为企业级用户定制,不开源
支持TF卡脱机烧写YAFFS2格式映像文件
支持LCD显示硬件配置信息,烧写进度提示等
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Android 内核
版本: Linux-2.6.35完善的BSP
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统源代码, 内核自带
看门狗驱动源代码, 三星原厂BSP所带
RTC驱动源代码, 三星原厂BSP所带
4个LED驱动源代码, 友善之臂添加
8个用户按键驱动源代码, 友善之臂添加
SPI驱动源代码, 内核自带, 未经验证
I2C-EEPROM驱动源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动源代码, 友善之臂添加
ADC驱动(通道: AIN0)源代码, 友善之臂添加
CPU本身所带触摸屏控制器驱动源代码, 三星原厂BSP所带(未采用,见一线触摸)
一线精准触摸驱动源代码, 友善之臂添加
LCD背光驱动, 支持127级可调源代码, 友善之臂添加
LCD驱动(5", 7"等): 支持旋转源代码, 友善之臂移植,可根据启动参数"lcd="识别,共用同一个内核
USB Host驱动: 支持优盘,蓝牙等源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB源代码, 三星原厂BSP所带
SD卡驱动源代码, 三星原厂BSP所带
4个串口驱动源代码, 三星原厂BSP所带
板载SD WiFi驱动(Marvell8686)驱动模块, 友善之臂移植
USB WiFi驱动:内核自带,对某些类型的卡支持不是太好源代码, 内核自带,缺省系统并未包含此驱动(未采用)
USB WiFi驱动:可支持更多型号USB无线网卡,更加完善驱动模块,缺省系统已经包含此驱动(未启用)
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放)驱动模块, 友善之臂添加移植
以太网络(DM9000)源代码, 友善之臂移植
FIMC驱动源代码, 三星原厂BSP所带
JPEG驱动源代码, 三星原厂BSP所带
MFC多媒体驱动源代码, 三星原厂BSP所带
CMOS摄像头驱动(OV9650)驱动模块,友善之臂添加移植
HDMI驱动源代码, 三星原厂BSP所带
3D加速提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG 源代码,所以目前开发板均缺失
2D加速提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG 源代码,所以目前开发板均缺失
USB转串口驱动:源代码, 内核自带
3G驱动: 友善之臂添加,实际就是USB转串口驱动源代码, 友善之臂移植
此栏预留--

Linux系统资源特性

最完善的Linux系统,支持三种Qt图形系统自由切换,支持HDMI输出(含音频和视频)
交叉编译器
arm-linux-gcc-4.5.1-v6-vfp和Mini6410通用,编译内核时会自动探测采用armv7指令集,支持硬浮点运算,独家提供
Superboot-210
支持TF卡脱机快速烧写(根据配置文件),速度极快(1.8M/秒)Superboot专门为企业级用户定制,不开源
支持TF卡脱机烧写YAFFS2格式映像文件
支持LCD显示硬件配置信息,烧写进度提示等
支持自动识别MMC/NAND启动
烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
Linux 内核
版本: Linux-2.6.35.7完善的BSP
支持YAFFS2/CRAMFS/NFS/UBIFS/NFS/FAT32等格式的文件系统源代码, 内核自带
看门狗驱动源代码, 三星原厂BSP所带
RTC驱动源代码, 三星原厂BSP所带
4个LED驱动源代码, 友善之臂添加
8个用户按键驱动源代码, 友善之臂添加
SPI驱动源代码, 内核自带, 未经验证
I2C-EEPROM驱动源代码, 三星原厂BSP所带
PWM控制蜂鸣器驱动源代码, 友善之臂添加
ADC驱动(通道: AIN0)源代码, 友善之臂添加
CPU本身所带触摸屏控制器驱动源代码, 三星原厂BSP所带(未采用,见一线触摸)
一线精准触摸驱动源代码, 友善之臂添加
LCD背光驱动, 支持127级可调源代码, 友善之臂添加
LCD驱动(5", 7"等): 支持旋转源代码, 友善之臂移植,可根据启动参数"lcd="识别,共用同一个内核
USB Host驱动: 支持优盘,蓝牙等源代码, 三星原厂BSP所带
USB Device驱动: 支持USB ADB源代码, 三星原厂BSP所带
SD卡驱动源代码, 三星原厂BSP所带
4个串口驱动源代码, 三星原厂BSP所带
板载SD WiFi驱动(Marvell8686)驱动模块, 友善之臂移植
USB WiFi驱动:内核自带,对某些类型的卡支持不是太好源代码, 内核自带,缺省系统并未包含此驱动(未采用)
USB WiFi驱动:可支持更多型号USB无线网卡,更加完善驱动模块,缺省系统已经包含此驱动(未启用)
音频驱动(WM8960:支持录音和放音,ALSA接口,支持D类功放)驱动模块, 友善之臂添加移植
以太网络(DM9000)源代码, 友善之臂移植
FIMC驱动源代码, 三星原厂BSP所带
JPEG驱动源代码, 三星原厂BSP所带
MFC多媒体驱动源代码, 三星原厂BSP所带
CMOS摄像头驱动(OV9650)驱动模块,友善之臂添加移植
HDMI驱动源代码, 三星原厂BSP所带
3D加速提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG 源代码,所以目前开发板均缺失
2D加速提供源代码, 三星原厂BSP所带
注意:三星并没有提供OpenGL和OpenVG 源代码,所以目前开发板均缺失
USB转串口驱动:源代码, 内核自带
3G驱动: 友善之臂添加,实际就是USB转串口驱动源代码, 友善之臂移植
图形系统
(支持运行时自由切换)
Qtopia-2.2.0提供全部平台源代码,分为x86和arm两个版本
Qt/Embedded-4.7.0提供全部平台arm版本源代码
Qt-Extended-4.4.4手机版本的Qtopia,也可称为Qtopia4,提供平台源代码
实用测试程序
以下图形界面程序均为友善之臂独家开发提供,不提供源代码(蓝色部分为开源软件)
图形界面3G拨号程序
  • 支持100多种USB上网卡,涵盖WCDMA, CDMA2000, TD-SCDMA等多种网络制式
  • 支持开机自动3G拨号上网
GPRS短信支持连接串口或USB口GPRS Modem短信收发,支持群发短信
ADC测试程序动态显示ADC转换的结果
LED测试
Buttons测试
I2C测试用于测试EEPROM读写,十分方便使用
LCD测试支持手动和自动模式
Ping测试图形界面的Ping测试,支持永久Ping和暂时Ping
USB摄像头测试支持动态预览和拍照,支持万能USB摄像头驱动
CMOS摄像头测试支持动态预览也拍照
录音支持ALSA接口的录音
Web浏览器一个完全开源的嵌入式浏览器,比较老了
看门狗测试开启后,只有不停地喂狗才能保证系统不重启
图形界面网络设置可设置IP地址,DNS,网关等网络参数,并可保存设置
背光控制
  • 128级背光可调
  • 可设置背光关闭时间
语言设置支持中文,英文和日文等语言设置
随手写主要用于触摸笔的准确性测试
MMC/SD卡和优盘自动挂载和卸载挂载后可在任务栏出现优盘或SD卡图标
Qt-4.4.3切换器可在运行时自由切换到Qtopia-2.2.0系统,不必重启
Qt-4.7.0切换器可在运行时自由切换到Qtopia-2.2.0系统,不必重启
SMPlayer鼎鼎有名的Mplayer播放器之Qt4版本,功能十分强大
此栏预留--

WinCE系统资源特性

独家支持WindowsCE6平台HDMI和LCD同时输出,含音频和视频
开发环境
Visual Studio 2005-
Superboot-210
刷机特性
  • 支持从FAT格式SD卡直接读取各个烧写文件: 可自定义文件路径
  • 支持TF/SD卡脱机快速烧写WindowsCE内核(NK.bin): 可独立烧写
  • 支持SD卡脱机更新开机LOGO: 只需普通的bmp文件即可
  • 支持SD卡脱机烧写Linux/Androd/Ubuntu内核和文件系统映像:均可独立烧写,支持YAFFS2/UBI等格式
  • 支持MLC/SLC NAND Flash
Superboot专门为企业级用户定制,不开源
辅助特性
  • 支持LCD显示硬件配置信息,烧写进度提示等
  • 支持自动识别RAM, Flash类型,并在LCD和串口上输出显示
  • 持自动识别LCD型号: 仅限于带一线控制的LCD背板
  • 持烧写过程LED或蜂鸣器提示:适用于单板无屏的情况
启动特性
  • 支持自动识别SD/NAND启动
  • 支持从SD卡直接启动WindowsCE
  • 支持MLC/SLC NAND Flash
其他
  • 烧写工具SD-Flasher支持WindowsXP/Vist/Windows7
  • 可为您定制开发专属特性
WindowsCE BSP特性
版本: WindowsCE 6.0 R3-
常规特性
  • RTC: 可掉电保持实时时钟
  • Watchdog:支持
  • NAND Flash: 支持MLC和SLC
  • LCD驱动: 支持480x272, 640x480, 800x480, 800x600, 1024x768等分辨率各种尺寸的真彩LCD
  • 触摸屏驱动:支持一线触摸
  • 背光驱动:支持一线控制的背光调节,最高可达128级,系统缺省30秒自动关闭背光(用户可自行调节关闭时间)
  • 串口驱动:支持完善的4个串口驱动,可以直接连接GPRS Modem、RS485转接等串口设备
  • 网卡驱动: 采用DM9000AEP,10/100M兼容
  • 音频驱动: 采用WM8960,基于I2S接口,可放音和录音
  • SD卡驱动: 可支持SDHC(高速大容量卡)
  • USB Host驱动:目前仅支持USB 1.1,可接优盘,键鼠等外设即插即用
  • LED驱动: 支持板载4个GPIO控制LED,可自定义功能
  • 按键驱动:支持板载8个中断式按键,可自动定义功能
  • PWM驱动:支持板载PWM控制蜂鸣器,可以自由调节输出频率
  • ADC驱动:支持板载可调电阻ADC转换
  • SPI驱动:原厂自带,未经测试
  • I2C驱动:支持板载WM8960音频芯片控制
  • HDMI驱动:支持HDMI和LCD同步输出,并包含音频讯号
-
HDMI输出特性(直接连接HDTV的高清接口)
S5PV210的HDMI的输出模式比较繁多,详细列表如下:
  • 1920 x 1080P @60Hz: 可定义为"HDMI1080P60"
  • 1920 x 1080P @30Hz: 可定义为"HDMI1080P30"
  • 1920 x 1080I @60Hz: 可定义为"HDMI1080I60"
  • 1280 x 720P @60Hz: 可定义为"HDMI720P60"
  • 1024 x 576P @60Hz, 16:9: 可定义为"HDMI576P16X9"
  • 768 x 576P @60Hz, 4:3 : 可定义为"HDMI576P4X3"
  • 800 x 480P @60Hz, 16:9 : 可定义为"HDMI480P16X9"
  • 640 x 480P @60Hz, 4:3 : 可定义为"HDMI480P4X3"
  • 1024 x 576P倍显 @60Hz, 16:9 : 可定义为"HDMI576P16X9D"
  • 768 x 576P倍显 @60Hz, 4:3 : 可定义为"HDMI576P4X3D"
  • 800 x 480P倍显 @60Hz, 16:9 : 可定义为"HDMI480P16X9D"
  • 640 x 480P倍显 @60Hz, 4:3 : 可定义为"HDMI480P4X3D"
说明:
  1. 1080P表示逐行输出(Progressive),1080I表示隔行输出(Interlaced)
  2. 倍显是指把原本1个像素显示,通过CPU硬件放大输出为4个像素,此时有可能会超出电视的显示区域
  3. 以上各种输出模式均可以在烧写配置文件FriendlyARM.ini中通过LCD_Type来定义。(注意:当使用独立的HDMI显示模式时,并不能保证同时从LCD显示输出相同的内容)
  4. 当使用HDMI和LCD同时输出模式时(也就是定义LCD_TYPE为LCD的型号,比如LCD_TYPE=S70),可在系统中通过软件来设置有效的HDMI输出模式,详细请自行运行调节设定为理想的效果
-
实用测试程序
LED-Test:LED测试-
Buttons: 按键测试
ADC测试:测试ADC转换,位于系统的/Windows目录
watchdog: 测试看梦狗功能
Backlight: 测试背光控制
PWM-Buzzer: 测试PWM控制蜂鸣器输出
HDMI Setting: 设置HDMI输出模式,主要用于LCD同时输出时的设定
Recorder: 录音测试
SerialPort: 串口助手
AutoRun Setting: 设置开机自动运行,非常适合公司客户用来开机自动运行专用程序
iMac: 在线设置开发板的MAC地址
SerialPort: 串口助手
此栏预留--

Android4.0应用精彩展示
提示:目前仅提供Android 4.0刷机文件,有需要的用户可以联系我们定制开发

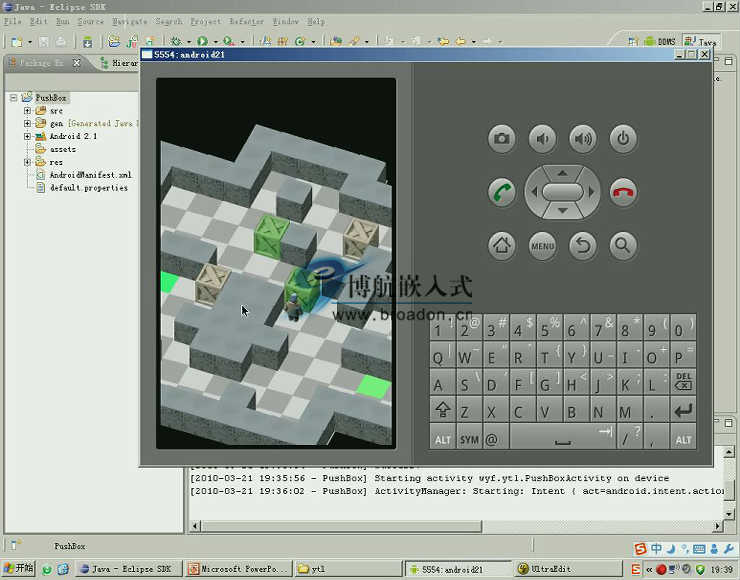

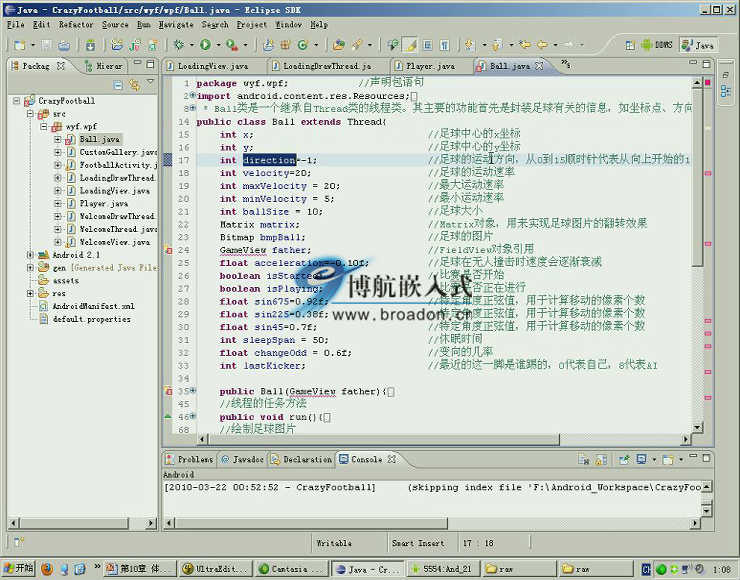

Android2.3应用精彩展示

Linux + Qtopia/Qt/Embedded-Extended-4.4.3/Qt-4.7.0系统精彩展示

WindowsCE 6.0系统精彩展示
发货包装清单(预装Android 4.0/2.3)
  1. Mini210s单板: 1片
  2. LCD模块: 1片(标配4.3"LCD,带一线触摸,背光可调,赠触摸笔)
  3. DVD资料光盘: 1张
  4. 交叉串口线: 1条
  5. miniUSB线: 1条
  6. 交叉网线: 1条
  7. 电源适配器:1条,输出5V/2A(4.3"套餐采用5V/1A),,品质认证
  8. 文档:(1)用户手册 (2)核心板原理图 (3)底板原理图,均为pdf格式
