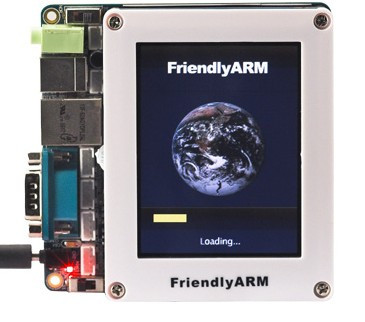

mini2440开发板3.5寸触摸屏 GPS模块ARM9导航仪开发板 北航博士店

  • 销售价: ¥838.00
购买数量:
  (库存9830)
    Mini2440超值优惠套餐:开发板+USB转串口+JLINK V8+DVD     您是不是在找:Mini2440 | Mini6410 | JLINK | FL2440 更多
Mini2440超值优惠套餐:开发板+USB转串口+JLINK V8+DVD
原价:738
套餐价:708
本套餐包含mini2440+3.5开发板+USB转串口+JlinkV8+DVD
友善mini2440开发板+3.5寸LCD触摸屏256MB!52DVD选18★北航博士店 USB转串口! mini2440 micro2440 FL2440 OK2440 TQ2440北航博士店 Tiny6410/OK6410/Mini6410 JLink ADS全功能仿真器V8北航博士店
单买价:550元x1 单买价:20元x1 单买价:168元x1




硬件配置:
项目(Item)
中文
English
处理器(CPU)
三星S3C2440(ARM920T core with MMC, 最高主频可达532MHz)
Samsung S3C2440(ARM920T core with MMC, Up to 532MHz)
内存(SDRAM)
64Mbyte
64Mbyte
Flash
128Mbyte Nand Flash + 2M Nor Flash(已经安装了BIOS)
128Mbyte Nand Flash + 2M Nor Flash(BIOS installed)
液晶屏支持(LCD Support)
●板上集成4线电阻式触摸屏接口,可以直接连接四线电阻触摸屏
● 支持黑白、4级灰度、16级灰度、256色、4096色STN液晶屏,尺寸 从3.5寸到12.1寸,屏幕分辨率可以达到1024x768象素;
● 支持黑白、4级灰度、16级灰度、256色、64K色、真彩色TFT液晶屏,尺寸从3.5寸到12.1寸,屏幕分辨率可以达到1024x768象素;
● 标准配置为索尼 256K色240x320/3.5英寸TFT真彩液晶屏,带触摸屏;
● 板上引出一个12V电源接口,可以为大尺寸TFT液晶的12V CCFL背光模块(Inverting)供电。
STN LCD Displays:
●Supports 3 types of LCD panels: 4-bit dual scan, 4-bit single scan, and 8-bit single scan display type
● Supports the monochrome, 4 gray levels, and 16 gray levels
●Supports 256 colors and 4096 colors for color STN LCD panel
●Supports multiple screen size
Typical actual screen size:640 x 480, 320 x 240, 160 x 160, and others
TFT LCD Displays:
● Supports 1, 2, 4 or 8-bpp (bit per pixel) palletized color displays for TFT
● Supports 16, 24-bpp non-palletized true-color displays for color TFT
●Supports maximum 16M color TFT at 24bit per pixel mode
● Supports multiple screen size
Typical actual screen size: 1024x768 640 x 480, 320 x 240, 160 x 160, and others
USB端口(USB Port)
1个主USB接口,1个从USB接口
1 USB host and 1 USB device
音频(Audio)
1路立体声音频输出接口(标准3.5mm接口),1路麦克风接口
Audio Input/Output
网络(LAN)
1个100M以太网RJ-45口(采用DM9000网卡)
1 10M Ethernet interface (RJ-45 interface)
SD/MMC卡
1个SD/MMC卡存储接口
SD card interface and holder
摄像头(Cemera)
引出CPU内部全部摄像头信号引脚
All CEMERA signal pin out
串口(UART)
3个串行口, COM0为RS232 DB9接口(亦引出TTL接口),COM2和COM3为2.0mm间距
1 RS232 serial port, 3 serial ports available through 14pin (2.0mm space) interface
Jtag
标转JTAG接口(2.0mm间距)
standard JTAG interface)
按键(buttons)
6个用户按键
6 Test buttons
LEDs
4个用户指示灯
4 Status LEDs
I2C器件(I2C bus)
AT24C08
AT24C08
AD输入(AD input)
可调电阻AD输入实验
AD input test
PWM 控制蜂鸣器
PWM 控制蜂鸣器
PWM controlling speaker
实时时钟(RTC)
板载实时时钟,带有备份锂电池
RTC (battery backed)
扩展接口(Expansion)
●1个34pin 2.0mmGPIO接口
●1个40pin 2.0mm系统总线接口
●34pin GPIO expansion connector
●40 pin System bus expansion connector
电源输入(Power Suuply)
5V电源输入
+5V
尺寸(Dimensions)
100x100 mm
100x100 mm





mini2440先进特性概括
(1)第一款被Linux 社区广泛支持的国产2440 开发板(自从Linux-2.6.31 开始,Mini2440
被正式加入Linux 官方内核)
(2)第一款在Linux 下支持万能USB 摄像头的2440 开发板(同类产品至今仍在使用近
乎绝迹、拍摄效果奇差的中星微摄像头,并且没有图形界面的应用)
(3)第一款统一采用支持EABI 标准交叉编译器的开发板(同类产品仍在使用拼凑的各
个版本的编译器,导致开发效率低下,并且不利于初学者入门掌握)
(4)第一款提供齐全BSP(基于Linux-2.6.29(当前为Linux-2.6.32.2)和WindowsCE 6.0)
的开发板,并全面配有图形界面实用应用程序(同类产品的部分硬件只是各摆设,并且还在盗
用友善之臂早期的命令行测试代码)
(5)第一款支持.NET 3.5 和腾讯QQ 的2440 开发板(2009 年10 月,WindowsCE 6.0 补
丁Release 3 发布)
(6)第一款可以让用户无需编程,即可自由简单定制WindowsCE 开机画面的开发板,
并且可在10 秒内极速启动系统(同类产品的WindowsCE 系统启动时间一般在30 秒甚至70 秒)
(7)第一款完美支持USB 烧写更新Linux(support yaffs2)和WindowsCE 6.0 的开发板,并且支持整片Nand Flash 备份到PC,
真正适合批量生产
开发板软件特性
1. Linux2.6.32.2 系统特性
版本
- Linux 2.6.32.2(BSP 可自适应64M/128M/256M/512M/1GB Nand Flash)
支持的文件系统
- yaffs2(可读写的文件系统,推荐使用)
- cramfs(压缩的只读文件系统,不在线更新数据时推荐使用)
- Ext2
- Fat32

- NFS(网络文件系统,开发驱动程序及应用程序时方便使用)
基本驱动程序(以下驱动均以源代码方式提供)
- 3 串口标准驱动
- DM9000 驱动程序
- 音频驱动(UDA1341)(可录音)
- RTC 驱动(可掉电保存时间)
- 用户LED 灯驱动
- USB Host 驱动
- 真彩LCD 驱动(含1024x768VGA 驱动)
- 触摸屏驱动
- 免驱的万能USB 摄像头驱动
- USB 鼠标、USB 键盘驱动、优盘、移动硬盘
- SD 卡驱动,可支持高速SD 卡, 最大容量可达32G
- I2C-EEPROM
- PWM 控制蜂鸣器
- LCD 背光驱动
- A/D 转换驱动
- 看门狗驱动(看门狗复位相当于冷复位)
Linux 应用及服务程序
- busybox1.13(Linux 工具集,包含常用Linux 命令等)
- Telnet、Ftp、inetd(网络远程登录工具及服务)
- boa(web server)
- madplay(基于控制台的mp3 播放器)
- snapshot(基于控制台的抓图软件)
- ifconfig、ping、route 等(常用网络工具命令)
嵌入式图形系统平台(以源代码方式提供)
- Qt/Embedded 2.2
分为x86 和arm 两个版本
实用的 Qtopia 测试程序
说明:以下程序均为友善之臂独立自主开发,不提供源代码
- A/D 转换测试
- LED 控制
- Buttons 按键测试
- I2C-EEPROM 读写测试
- LCD 测试
- Ping 测试
- 万能免驱USB 摄像头动态预览并拍照
- 录音机
- Web 浏览器
- 看门狗测试
- 网络设置(可保存参数)
- 背光控制
- 语言设置:可设置中英文
- 随手写:主要用于测试触摸笔的准确性
- MMC/SD 卡和优盘自动挂载和卸载

WindowsCE6.0 系统特性
版本
- WindowsCE Embedded 6.0 (BSP 可自适应64M/128M/256M/512M/1G Nand Flash)
特性
- 基于最新的补丁Release3(2009.10 发布,用户可自行添加移动版QQ 组件,比较大)
- 支持.NET 3.5
- 支持全盘目录可读写,可以安装更多第三方软件,如蒙恬手写输入法
- 支持快速开机启动(10 秒以内)
提供了目前国内最完善的WindowsCE 6.0 BSP(含bootloader),并100%开放源代码,包括:
1 - PWM 控制蜂鸣器
2 - CMOS 摄像头
3 - I2C-EEPROM 读写
4 - ADC 模数转换
5 - 看门狗
6 - 用户按键(6 个)
7 - 用户LED(4 个)
8 - 背光控制和管理(可设定背光关闭时间,并通过按键,触摸屏,键盘,鼠标唤醒)
9 - RTC
10 - DM9000 网卡
11- 大容量高速SD 卡,最高可达32G
12- 优盘、USB 键盘、USB 鼠标等
13- 音频播放和录音
14- 触摸屏
15-LCD 驱动(支持N35/T35, A70, L80, VGA1024x768,分别对应分辨率:240x320,
800x480, 640x480, 1024x768)
16- 通过简单修改头文件定义即可支持多种型号的LCD(保持和WinCE5 一致)
17- LCD 旋转设置
18- 完善的3 个串口驱动(通过简单修改头文件定义可以指定UART0 作为DEBUG 输出
或者普通串口, 保持和WinCE5 一致)
19- 通过修改Nboot 头文件可以方便的自定义进度条的颜色、位置、长宽,以及开机图
片的位置、背景
20- 增加了方便的Logo 制作工具StartLogoMaker(绿色软件,可运行于XP 或者Vista,
Win7)
21- 通过USB 可以烧写普通的bmp 文件作为开机画面
配合以上全新完善的 BSP,增加了以下各种WindowsCE 实用小程序,基本和Qtopia Apps
保持相同或类似的界面:
- (1) LCD-Test: LCD 测试
- (2) PWM-Buzzer: PWM 控制蜂鸣器
- (3) CMOS Camera: CMOS 摄像头动态预览并拍照
- (4) I2C-EEPROM: 读写基于I2C 总线的EEPROM 测试
- (5) Watchdog: 看门狗测试
- (6) AD-Convert: ADC 转换测试
- (7) Buttons: 按键测试
- (8) Rotate: 屏幕旋转设定(可保存旋转结果)
- (9) Autorun-Setting: 设定开机自动运行程序
- (11) Recorder: 录音测试 (原有,界面稍做调整)
- (12) 串口助手
- (13) LED 测试



与其他厂家开发板的比较:

项目
友善之臂
其他厂家开发板
说明
基本库
支持带矢量浮点运算,符合EABI标准 不支持浮点运算,或为软浮点运算,采用老式的ABI标准

符合EABI标准的编译器可以编译出执行速度更快的可执行程序

图形界面Qtopia
版本:2.2.0 版本:1.7.0

Qtopia-2.2.0是终极版的Qtopia PDA系统,拥有更多的类。

另:移植Qtopia-2.2.0佷容易,因为网上有很多资料可以参考,但要完善它却需要有一定开发实力和创新精神了,相对要难的多。比如有些开发板虽然也提供了Qtopia-2.2.0,但它没有消除图标上方的“黑线”等bug,毕竟谁也不想带一鼻子灰出门。

统一性
采用统一的目标文件系统,支持:
自动检测NFS启动
USB鼠标和触摸屏共存
自动检测触摸屏驱动支持
采用多个文件系统,有诸如
root_qtopia_mouse
root_qtopia_tp
root_qtopia_nfs
等多个版本,根据不同的情况烧写不同的文件系统,浪费时间,降低效率

大部分开发板都抄袭友善之臂早期的目标文件系统分类方法,甚至连名字都没有改变
USB鼠标和触摸屏共存
支持:无缝切换使用,便于演示 不支持:要么只能用鼠标,要么只能用触摸屏

有的厂家也做到了“共存”,但需要重新启动系统,这不是真正的共存,重启之后依然只能选择其中一种。

该特性支持由友善之臂首家创新编码实现,有些开发板最近直接抄袭了友善之臂的Qtopia-2.2.0平台,却理所当然的认为该特性是Qtopia-2.2.0自带的,简直无知到了极点。要知道同样的特性我们也可以在Qtopia-1.7.0中实现,这和Qtopia版本没有任何关系。

USB鼠标和键盘热插拔
支持:任何时候都可以拔插使用USB鼠标和键盘 不支持:需要重新开机才能使用

USB鼠标的热插拔支持,也并不是由什么udev/mdev实现的,而是由我们改进的Qtopia-2.2.0实现的,有的开发板直接抄写了友善之臂的Qtopia-2.2.0,却并不了解USB鼠标热插拔的原理,udev/mdev确实可以更好的管理外设,但它并不是万能的。

优盘和SD卡自动挂载
支持:无需连接电脑即可使用,最大支持32G 不支持:必须连接电脑输入繁杂的命令才可使用

友善之臂首家实现图形界面的优盘和SD卡自动挂载卸除。

Qtopia自动检测触摸屏驱动
支持:Qtopia启动时若检测到触摸屏驱动支持,自动启动触摸校正程序,否则直接进入系统 不支持:必须烧写不同的系统映象才可以

比如使用LCD2VGA模块时,一般是不接触摸屏的,这时系统启动时当然不希望出现校正界面,而是直接出现desktop

实用测试程序
全部图形化操作,只需连接电源,开机后通过触摸笔操作即可测试开发板各项外设资源 均为命令行程序,必须连接电脑通过串口输入繁杂的命令才可以操作。

有些开发板也提供了简单有限的2-3个测试程序,但那都不过是从网上“扒”出来的别人的代码,还硬是模仿友善之臂的程序界面。

当今很多开发板厂商以前为友善之臂代理,他们直接抄袭了友善的测试代码和手册,大都不具备软件研发能力,因此软件升级改进的能力有限,大都是在网上找别人的资料东拼西凑的东西,不具有系统完美和完善性。

友善之臂的诸多创新开发引领了业界,并引发诸多厂家模仿甚至直接抄袭,对于那些无法提供或抄袭的软件,却被某些人刻意扭曲,还恬不知耻地描述为“我们本打算如何如何”



图片展示


WindowsCE快速启动
随意更换启动画面(最大1280x800)
设置程序开机自动运行
CMOS摄像头动态预览并拍照
AD转换
友善之臂程序组
简单修改即可定制进度条
按键测试
支持高速大容量SD卡和优盘
PWM控制蜂鸣器
背光开关管理,可设定延时关闭
LCD测试程序
CMOS摄像头动态预览和拍照
I2C-EEPROM读写测试
LED测试
串口助手
网络配置
录音测试
屏幕旋转(可自动保存结果)
专门制作的开机画面转换工具


基于最新的WindowsCE6,还可以运行众多第三方软件,示例如下(以下软件均包含在最新的光盘中)
蒙恬手写输入(掉电不会丢失)
运行使用腾讯QQ2008
小画笔
图片浏览器
CorePlayer万能播放器,效果极佳
TCPMP播放器
电子表格浏览器
嵌入式版本的Photoshop
PDF阅读器
消泡泡游戏
PPT浏览器
Flash播放器
通过系统自带的浏览器上网
通过UCWEB上网
Word浏览器
网上搜索的小游戏(试用版)
网上搜索的小游戏(试用版)
网上搜索的小游戏(试用版)
网上搜索的小游戏(试用版)
网上搜索的小游戏(试用版)


本套餐邮寄清单:
? 一片 mini2440开发板
? DVD光盘(内置板子自带资料和视频、软件、电子书等丰富开发资料)
? 一条 Jtag烧写线 + Jtag下载小板
? 一条 USB 电缆
? 一条 DB9 直连串口线
? 一条 交叉网线
? 一只 5V 稳压电源
? 一款 索尼3.5寸触摸屏(赠触摸笔一只,表面保护膜如果影响美观可以自行去掉-“先卸螺丝”)

GR-87 GPS模块(配光盘资料 天线 地图等完整套件,插上可以直接用的)
