Freescale飞思卡尔PowerPC Type-A/S/N载板AMC卡SATA网络板卡

Type-A载板（AMC卡）是PICMG组织制定的高级子卡标准。AMC模块是支持ATCA系统的Z小的插入式模块。大体上，它们与知名的PMC(PCI子卡)模块卡非常相似。具备热切换功能和前面板插拔功能的AMC模块，不管是用在AdvancedTCA，MicroTCA，还是专有系统中，都将是下一代电信设备中Z小的FRU(现场可更换部件)，它们与以往的专有可更换部件相比，能够提供更灵活的标准选项。Micetek公司提供Type-N/A/S PCB设计文件给用户，可选择本公司高性价比处理器卡，加速客户产品开发。

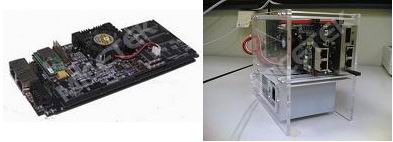

以上为MPC8548E开发系统(带Type-A载板) (左)和UTCA系统 (右)

应用

ATCA或MicroTCA系统应用

Type-A载板特点

· PCI-Express和SRIO：通过 X8 SERDES接口（仅对MPC8548 和MPC8572）

· 以太网接口：两个千兆以太网接口

· USB接口：

— 一个额外的mini-USB AB连接器

— 一个mini-USB AB连接器（仅对MPC83xx）

· PCI接口：一个mini PCI接口（可选）

· SATA控制器：一个（可选）

· Compact Flash连接器：一个（可选）

· MMU：支持内存管理模块（可选）

· RS-232串口：一个

· RTC

· IS24024A

· EEPROM

· 12V和5V电源, 由一个四引脚连接器提供（可选）

· 尺寸：180mm x 74mm

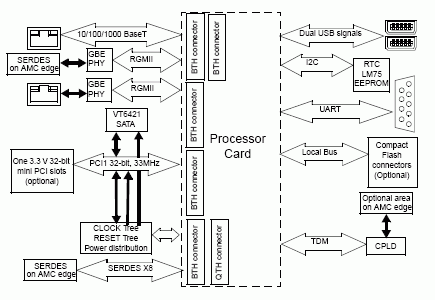

载板结构框图

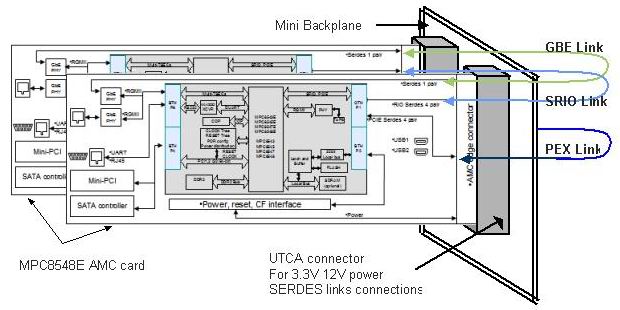

UTCA结构框图

该UTCA系统含两块MPC8548EPC，两块Type-A载板，一块背板和压克力机架（含电源）。

支持处理器卡

MPC8347PC Rev. A

MPC8360PC Rev. B

MPC8540PC/8541EPC/8555EPC/8560PC Rev. C

MPC8548PC Rev. B

MPC8572PC

相关产品

USB TAP在线仿真器

JediView IDE for PowerPC

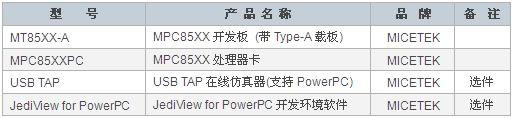

订货信息

Type-N载板

-------- PQ II Pro，III处理器卡的载板，用于网络应用


概述

Type-N载板用于一个PowerQUICC II Pro和III系列处理器卡的通用I/O平台。它提供了标准的连接器，包括3.3 V 32位PCI插槽，串口，以太网连接器，用于测试和开发MPC83xx和MPC85XX设备的不同接口的功能。Type-N载板通过和可方便装卸的PowerPC处理器卡组合，用于网络设备的应用。

应用

·   路由器，交换机和防火墙

·   工业控制扩展A/D, D/A, CAN总线, 视频卡

·   MOD总线，运用以太网

Type-N载板特点

   ·   以太网接口：

           — 两个千兆以太网接口，

            — 两个千兆以太网接口（仅对 MPC8548E/8572），或

                 一个百兆以太网接口（仅对MPC8541E/8560）

   ·   PCI接口：

            — 两个32-bit PCI 插槽，

            — 一个32-bit PCI 插槽（仅对MPC8541E/8548E）

   ·   PCI-Express连接器：一个（仅对MPC8548E/8572）

   ·   USB 2.0接口：两个mini-USB AB连接器（仅对MPC83xx）

   ·   RS-232串口：一个

   ·   I2C

   ·   RTC

   ·   EEPROM

   ·   LM75温度传感器

   ·   AMC连接器，用于连接背板

   ·   12 V和5 V电源，通过4-引脚连接器

   ·   尺寸：221mm x 147mm

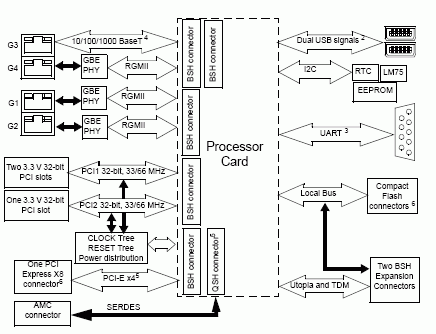

Type-N载板结构框图

支持处理器卡(下面单击可进入）

       MPC8347PC Rev. A

       MPC8360PC Rev. A and rev. B

       MPC8540PC/8541EPC/8555EPC/8560PC Rev. B and Rev. C

       MPC8548PC Rev. A

开发工具

◆ USB TAP在线仿真器（支持PowerPC）   http://item.taobao.com/item.htm?id=14895703628

◆ JediView for PowerPC开发环境软件     http://item.taobao.com/item.htm?id=14215102518

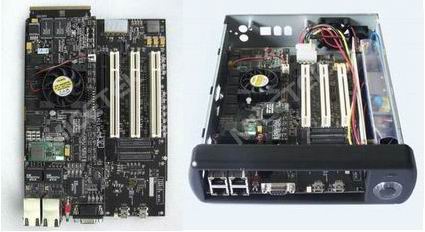

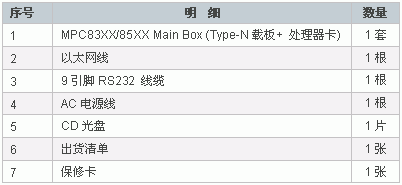

Type-N载板和处理器卡组成的开发系统的标准包装
