友善之臂Tiny210ADK开发板增强版7寸电容触摸屏S5PV210 Android4

友善之臂Tiny210ADK开发板增强版7寸电容触摸屏S5PV210 Android4

  • 商品编号:G5C8C7808DCDB0
  • 商品重量:1000.000 克(g)
  • 货  号:G5C8C7808DCDB0
  • 销售价: ¥549.00
此商品已下架
博航高级工程师在线秋秋群38515346 周一至五8:30-11:30在线答疑
博航千人开放群:43536107/ARM9-14149013/ARM11-208100851/Cortex-A8-38515346

Tiny210核心板改版说明核心板zui新版本号为1305,内存512M,标配512M SLC Flash(1GB Flash需要加100元,http://item.taobao.com/item.htm?id=17940365852),不提供HDMI接口

TinySDK开发底板说明:
Tiny210参考开发底板现分为标准版(TinySDK) 和增强版(Tiny210ADK) 两个版本。二者的主要区别是:
1. 增强版带有miniPCIe 3G插槽,可直接使用各种mini PCIe接口的各种制式3G模块,而标准版则没有;
2. 增强版带有TVP5150视频输入接口,而标准版则没有;
3. 增强版带有8个按键,而标准版有4个按键。标准版是为了完全兼容使用Tiny2416/2451/6410/210这四种核心板而设计的,鉴于各种CPU平台之间的性能和接口差异,底板的设计不得不综合考虑,并做一些取舍,比如2416平台没有CMOS Camera接口, SPI和I2C也只有1路等等类似的差异。另一方面,标准版主要作用是测试验证核心板的基本常用功能,而多余的功能接口主要扩展出留待给用户自行开发使用。

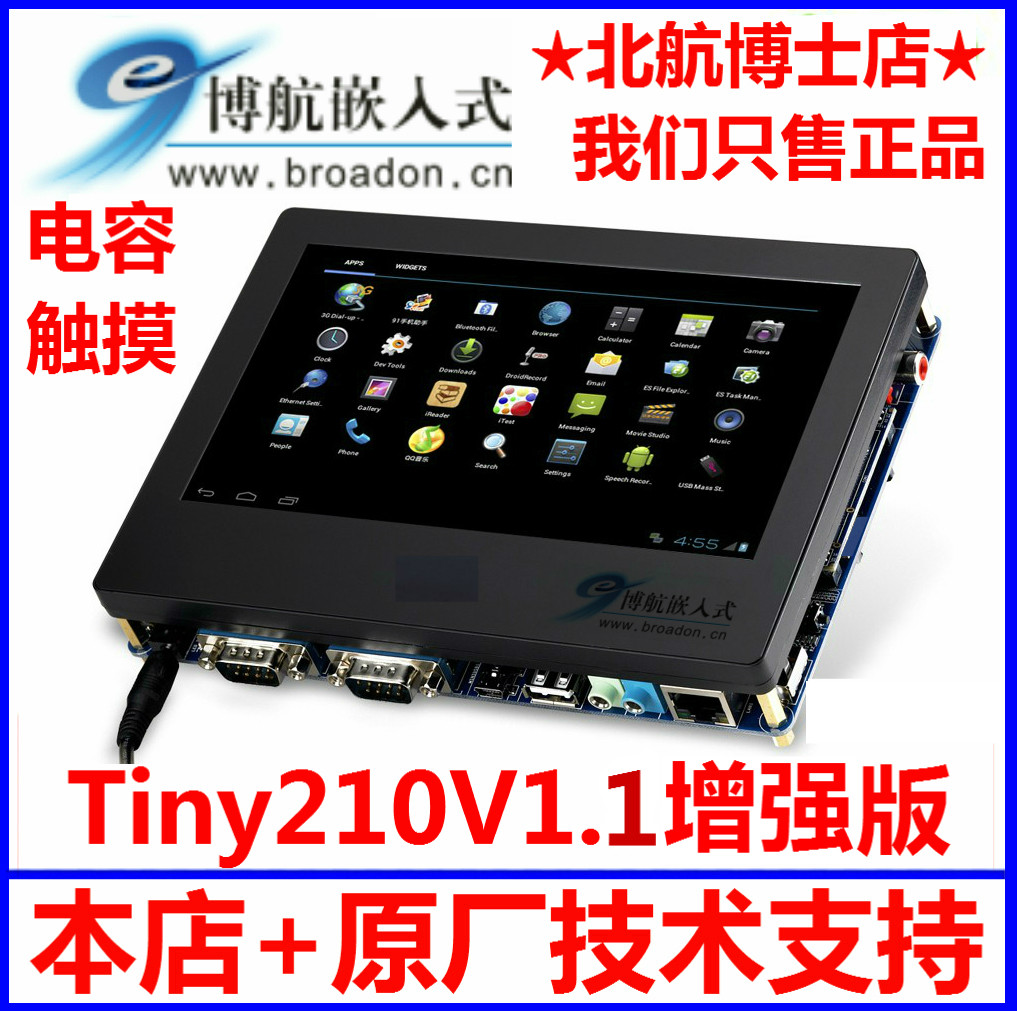

         下图为增强版底板,搭配7寸电容屏

以下是标准版底板,搭配7寸电容屏点击图片购买:

用Tiny210学习嵌入式Linux开发,什么zui难、什么是第一位、什么zui占时间?--那就是搭建开发环境,环境搭建好了,其他一切都是浮云。搭建开发环境一直困扰着广大初学者甚至有经验的开发工程师,虽说厂家提供了说明手册,但是都是跳跃式的简单说明,编译时会遇到各种问题,从而导致学习和开发止步不前,甚者可能十几天一个月无法向下进行,本公司高级工程师百忙之中为大家制作了一套基于Ubuntu的VMware安装包,到手5分钟就能搭建好开发环境,使效率提高了几千倍,为你赢得了大量财富--时间,从而创造更大的价值。
友善之臂手册只粗略提供了Fedora下的搭建方法,但是目前很少开发者用Fedora系统,Ubuntu是大势所趋,应广大学习和开发人员的请求,本公司攻克各种技术难关搭建了完美的Ubuntu开发环境,目前分2个版本发布:《Tiny210 Ubuntu开发环境-标准版》随Tiny210开发板免费提供给客户(仅限淘宝下单,仅送下载连接,如需光盘加收10元工本费),不提供技术支持;
《Tiny210 Ubuntu开发环境-企业版》仅售500元,提供技术支持,保证顺利编译通过--全球独家首发。

为了保证您的产品能正常稳定运行,请选择正规授权代理!





发货包装清单(预装Android 4.0)
  1. Tiny210核心板(512M内存+512MB Flash)和TinyADK-1312开发参考增强版: 各1片
  2. LCD模块: 1片(型号S700,带电容触摸和固定面板)
  3. DVD资料光盘: 2张
  4. 交叉串口线: 1条
  5. miniUSB线: 1条
  6. 交叉网线: 1条
  7. 电源适配器:1条,输出5V/2A,品质认证
  8. 文档:(1)用户手册 (2)核心板原理图 (3)底板原理图,均为pdf格式

此价格仅包含以上配件,如果需要其他功能,需要购买相应模块,如WIFI、摄像头、GPS、3G等都需要购买
SDIO-WIFI: http://item.taobao.com/item.htm?id=7617523693  148元;可固定在底板上
MiniUSB-WIFI
http://item.taobao.com/item.htm?id=14364873465  100元;插到USB口上,在Linux下支持AP模式
USB-WIFI
http://item.taobao.com/item.htm?id=2403303517  90元;插到USB口上
USB-蓝牙
http://item.taobao.com/item.htm?id=8879155977  20元;插到USB口上
USB-摄像头
http://item.taobao.com/item.htm?id=16672319203  200元;插到USB口上
CMOS-摄像头
http://item.taobao.com/item.htm?id=1636872513  98元;可固定在底板上
GPS卫星导航模块
http://item.taobao.com/item.htm?id=7617664441  298元;可用线插到开发板
USB-3G模块
http://item.taobao.com/item.htm?id=7969601727  298元,插到USB口上
MiniPci-E 3G模块
http://item.taobao.com/item.htm?id=20896748921  398元,可固定在底板上,仅适合Tiny210V1.1增强版版
10.1寸大屏 http://item.taobao.com/item.htm?id=19020764998  699元,超大视界感受
CCD监控摄像头
http://item.taobao.com/item.htm?id=8301552073  290元,超清晰仅适合Tiny210V1.1增强版
高容量锂电池供电模块  http://item.taobao.com/item.htm?id=19427006189
 168元 可持续供电数小时;

开发过程中必须用到的工具,请看下面的介绍:
1:高稳定性USB转串口一只,用电脑通过串口对开发板进行调试(Debug),解决笔记本电脑没有串口的问题,没有串口的强烈推荐价值20元
http://item.taobao.com/item.htm?id=946315405
2:正品8G标准SD卡一片,Sandisk品牌zui好的SD卡厂商,S5PV210烧写各个操作系统必须工具,(经本店工程师多次测试证明非标准、非正品SD卡烧写Linux或者Android时会出现不可预料的问题),价值80元;一起购买60元,成本价格,无需讲价,如需4G卡请通知店主改价格,4G的仅需40元,可以登录京东商城查询正品的价格。保证正品好用!强烈建议一起购买,因为市场上假货太多,假货不能使用!推荐使用8G卡,友善的开发板需要大于4G的存储空间,性价比高。
http://item.taobao.com/item.htm?id=8779610333
3:高速SD卡读卡器,用电脑向SD卡烧写SD BOOT之用,经博航工程师多次测试证明,笔记本自带的SD卡读卡器是不能烧写成功的,如果没有这个USB接口的读卡器,还是需要购买的,20元。
http://item.taobao.com/item.htm?id=9020703557



关于运费

本套餐需要客户支付运费,12元普通快递3-5天到货,顺丰22元(拍时选EMS即可)运费1-2天即可到货
开发板的价格已经很透明,请互相给予理解和支持,请勿把时间浪费在运费和价格或者赠品的争执上!万分感谢!

选择本店,您将获得

1.嵌入式视频参考资料:10个编号DVD培训视频下载连接,为了答谢各位对我们产品质量和售后服务的肯定,免费赠送以下资料的下载链接,请凭评价截图 发邮件到lyw@broadon.cn索取。(25号盘:《开发环境Fedora9光盘》+35-39号盘:《Tiny6410配套教学培训视频光盘》+A1-A4号盘:《zui新Android开发学习视频光盘》含大量游戏开发代码);仅送下载连接,不送光盘,如需嵌入式视频参考资料光盘需加收20元;

2.硬件开发必备PCB软件:请凭评价截图 发邮件到lyw@broadon.cn索取。

《zui新cadence16.5软件+教学视频》软件完全跟开发板配套

3.三大实战项目:请凭评价截图 发邮件到lyw@broadon.cn索取。

项目一:SD卡MP3播放器系统的设计与实现
主要功能:
按键控制播放SD卡中的mp3音乐。
K1:播放、暂停
K2:停止播放
K3:上一首
K4:下一首
通过本项目,便于二次开发完善的MP3播放器。譬如:远程串口MP3播放系统、广告机、广场/街道/候机
楼/地铁音乐智能播放系统、智能语音导游系统、英语/汉语学习机等。

项目二:WEB远程视频实时监控系统
主要功能:通过USB摄像头实现远程视频监控系统。通过本项目,便于二次开发功能更完善的远程视频监控系统,譬如:楼宇视频监控、银行ATM机视频监控、智能家居、远程视频通信、情报机器人、探测机器人系统等。

项目三:基于无线网络远程控制开发板GPIO资源
主要功能:通过网络远程控制tiny210开发板的GPIO口资源。通过本项目,便于二次开发更强大的远程控制系统,譬如:远程控制机器人作业、远程遥控机器车、智能家居等。

以上实战项目,均提供源代码和手册,但不提供技术支持!后续就继续发布更多的实战项目资料!交易成功后请凭评价截图 发邮件到lyw@broadon.cn索取。
从5月18日起购买此宝贝赠送zui新android开发学习视频,超多视频、超多代码。。。以下是部分视频截

A1-A4视频精彩部分截图:请凭评价截图 发邮件到lyw@broadon.cn索取。



真实的代码*带注释哦



210裸机开发教程发布啦!

自2012年12月18号起,凡购买友善之臂210开发板的用户,随板光盘中均已增加了210裸机开发教程手册以及所用到的示例源码。老客户也可以在论坛下载zui新的光盘,感谢您无尽的传播和复制,与身边的ARM爱好者朋友一起分享!

本手册由友善之臂的工程师倾心制作,花了很多时间和精力,基于Mini210S开发板编写了这份教程,以帮助广大嵌入式爱好者更深入了解S5PV210的详细启动过程,同时让更多初学者能从裸机程序开始学习Cortex A8。鉴于每个人的认知水平不同,以及我们平时的开发任务比较紧张,我们并不提供关于该教程的任何技术支持。如果你对本教程的内容有任何疑问,可以到 arm9 之家论坛(http://www.arm9home.net)反馈,并和其他网友交流讨论。

本手册目前包含23个代码示例,涉及LED,DDR2,NAND Flash,蜂鸣器,时钟,串口,中断,计时器,看门狗,RTC,ADC,音频,LCD等多种外设,均有详细的说明。
论坛下载地址(新光盘中已带):http://www.arm9home.net/read.php?tid-27271.html

Android 4.0源代码包现已放出!

更加稳定,更加完善的Android 4.0!让您的开发省时省力!已经被多家国内外企业用于产品项目,如智能广告机,食品安全监测系统,3G无线视频监控等。

选择A8, 选择您的未来!

选择使用A8做开发的,必定是眼光独到,胸有大略的精英工程师; 不随波逐流,特立独行是他们的天生特质;标新立异,删繁就简是他们的惯有style;友善之臂全新打造的Tiny210V2,高度集成,一切从简,定是您的zui佳选择,真正让你远离喧嚣的浮尘,顿开创新的源泉,快速推进产品开发,成就非凡的伟业!

真正完善、好用的210开发板!

友善之臂在210开发板平台上,经过近2年的精雕细琢,并结合实际的客户项目,已经在210平台上积聚了丰富的开发经验,并在很大程度上完善了210的软件系统,包括Android 2.3/4.0, Linux, Windows CE6.0等操作系统;同时,我们还做了很多高质量的创新性的开发,这并不像其他开发板那样,完全是三星原始资料,或拼凑的资料;比如:

  1. 先于三星原厂发布移植了Android 4.0 (用户可以在论坛查询我们的发布日期),并带有完善的驱动。
  2. 独家支持大容量2GB MLC闪存:210对MLC NAND Flash的支持比6410要强大很多,可以完全硬件支持16bit ECC校验,而且速度更快,(在三星原厂资料中是没有MLC支持的!)。业内人士都知道,NAND Flash的价格变化很快,而且有些型号会停产,我们采用的是三星zui新类型的MLC NAND,它货源充足,价格低廉,完全可以满足大部分的系统使用,以及对价格比较敏感的产品项目。将来更新,我们就可以把Ubuntu/Debian完整安装到板子里面去了,他们大概占用1-2GB空间。
  3. 独家支持HDMI多系统独立输出,或LCD同步输出。有的开发板虽然也支持HDMI,但只能使用三星原厂的Android系统,而且输出分辨率有限,导致效果不太理想。经我们改进完善,可以支持更多更的大分辨率,并且可以适用于多种系统,如WinCE, Linux等,它们都可以实现独立的HDMI输出。利用这个特性,可以用来实现专用的高清播放器,智能电视,接驳电视的游戏机等类型的产品项目。
  4. HDMI音视频混合输出。有的板商为了开发驱动省事(也可能是没有开发能力),沿用了三星公板的声卡芯片WM9713,因为它是AC97接口的,那样是没有办法实现音视频信号混合输出的,也就是说,HDMI输出到电视是没有声音的!(想一想你看视频没有声音是什么感觉?那样是不能用来做产品的!)要知道,210必须要使用I2S0通道才能使HDMI输出包含音频讯号。
  5. 带进度条的Superboot快速刷机方式。无论刷Android还是WinCE, Linux,都采用统一直观的方式,用户只需把要烧写的文件复制到SD卡中,就可以简单方便的更新安装各种系统,不仅显示屏有进度提示,而且还有指示灯,蜂鸣器等提示,无需连接电脑,非常适合企业用户批量生产,或者售后服务人员现场维护系统;这是我们多年来根据客户反馈,认真听取客户建议,不断创新、深入研发的成果,不仅适用于210,还有6410等版本,操作流程都具有高度的一致性;不像其他210开发板,只是沿用了网上开源的业余代码,或三星提供的实验性工具,不同的系统,分别有不同的刷机方式,操作方式有着天壤之别,非常不利于初学者或企业快速开发使用。其实,这些所谓的“完全开源”的工具,只不过是原封不动地搬来三星的资料借花献佛而已。
  6. 精心定制的7寸电容屏以及外壳。从设计之初,我们就考虑到企业用户的批量需求,以及安装使用的方便性,为了达到zui佳的用户体验,我们特意根据开发板的尺寸,定制了7寸多点电容触摸屏,和相应的外壳模具,这些都需要花费很多时间反复磨合,当然费用也会比较高,但我们认为为了用户这样做是非常值得的。大部分开发板厂家,都采用市面现成的电容触摸屏,那些本来是给山寨平板使用的,它们都没有合适的配套外壳,有的可能采用了临时切割的亚克力玻璃作为电容屏附着体,而不是嵌入到面板中,因此谈不上结合的紧密性,更谈不上用户体验,和批量产品开发,这样的细节之处不胜枚举。

不仅仅以上这些,多年来,友善之臂真正专注致力于ARM开发板的设计和开发,并积累了非常丰富的经验,特别是Linux系统,我们所独创的三种Qt界面无缝切换的方式,至今无人超越,并且还基于Qt系统开发了很多适用于开发者的实用程序,比如GPRS上网,3G拨号(可设置为开机自动),短信收发,万能USB摄像头预览拍照,串口助手,无线网络设置,优盘/SD卡自动挂载卸载,背光调节,设置开机自动运行客户程序等。

另外,目前我们提供的210 WindowsCE 6.0是相对zui完善的,因为三星提供的这方面资料本来就很少,而且很不完善,这也是大部分厂家没有发布210 WinCE的重要原因。如果不够好用,就不要推出,这是我们开发移植的重要原则之一,因为不完善的东西,肯定会带给客户很多困扰,反过来会让我们的售后支持应不暇接,造成很多负面影响,这也是以前在2440开发板竞争中,有些厂家zui终黯然退出的重要原因之一。

虽然我们并不能满足每一个用户的需求,但是我们一直都在认真聆听和努力改进,ARM9之家论坛中,不断更新的光盘下载贴,印证了我们的未曾止步的足迹,见证了我们真正和客户一起成长。

全新USB下载工具MiniTools,像刷手机一样刷板,通吃所有Winows系统(32/64-bit机器)、支持Fedora、Ubuntu等Linux系统

紧跟时代的脚步,友善之臂推出全新的USB下载工具MiniTools,就像刷手机一样刷开发板,简要特性如下:

  1. 无需串口连接:MiniTools完全采用USB传输数据,无需串口,连接更简单,桌面更整洁!大部分USB下载工具均需要借助串口来输入命令,现在的电脑大都没有串口,又需要借助USB转串口,容易造成线缆缠作一团;再加上有时转接线质量不好,或者串口终端设置不对,经常会对初学者造成不必要的障碍;而且线缆多了容易混淆。
  2. 真正一键烧写:MiniTools真正实现一键烧写,烧写文件可单选,也可全选,下载和烧写一气呵成!不像老式的Dnw,需从串口输出命令,再点选USB传输,并且要多个步骤才能烧写整个系统,步骤繁琐,效率低下。感兴趣的用户,也可以自己方便地制作刷机包,只需点一下导入目录,就可以让其他人简单地分享你的杰作了!
  3. 快速启动:采用Superboot的SD卡脱机烧写功能虽然可以方便批量生产,但在开发时,需要经常下载运行新内核或系统,就需要不断来回插拔SD卡,这样不但容易损坏卡座,而且效率低下;采用MiniTools的"快速启动"功能,无需拔卡,可以令你的开发更加快速方便。
  4. 支持32/64-bit电脑:MiniTools安装程序已经包含32/64-bit电脑所需的USB下载驱动,可通吃所有Windows平台,如WinXP, Win7等;底层驱动采用Google官方提供的Fastboot,因此更加稳定可靠,不会蓝屏。
  5. 跨平台:采用Qt4开发,可以支持各种Windows系统或Linux发行版(Linux版稍候推出)

我们将从用户体验出发,在以后的更新中增加更多的实用功能,比如下载到内存运行,备份开发板,一键安卓等等,也欢迎大家提出宝贵意见。

注意:只有开启Superboot的USB下载模式,才能配合使用MiniTools的USB下载功能,目前仅支持S5PV210平台,以后更新将增加更多的平台支持,敬请等待。

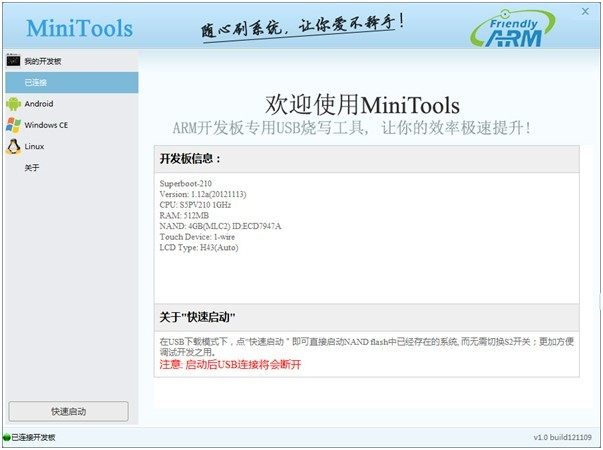

USB连接后自动探测到的开发板信息截图:

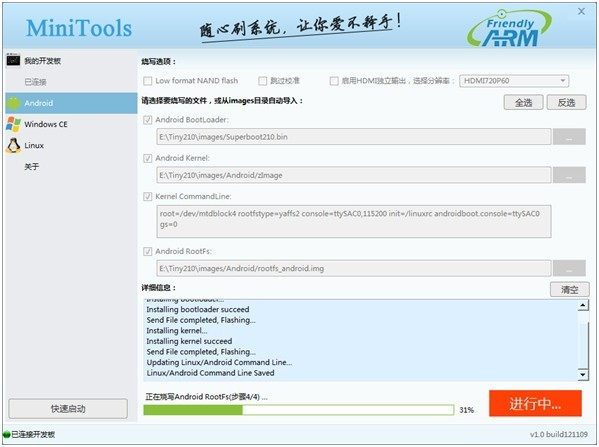

烧写安卓的界面,在此你还可以选择跳过触摸屏校准,以便只使用鼠标操作:

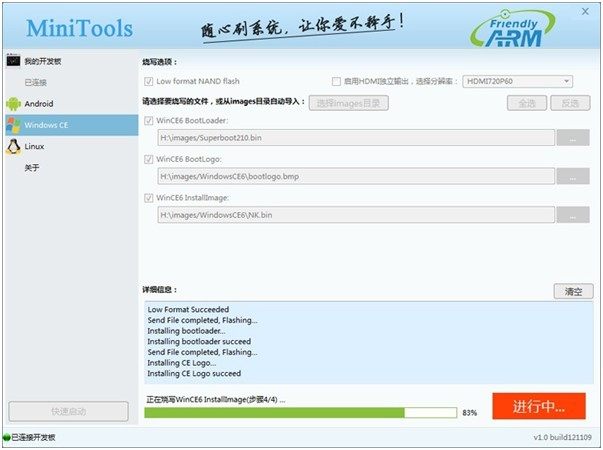

烧写WindowsCE的界面:

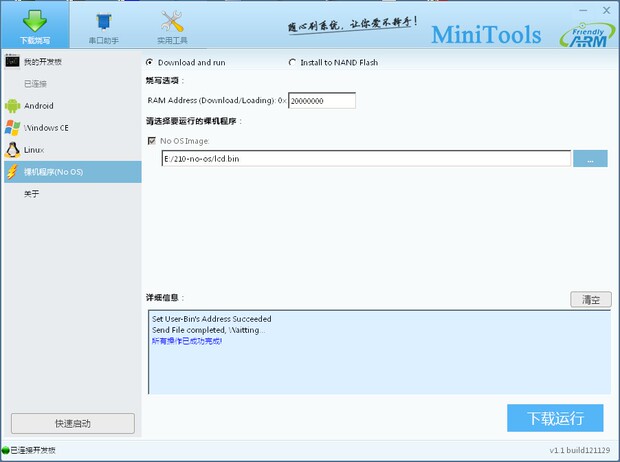

烧写裸机程序的界面:



参考图





Tiny210用户案例展示

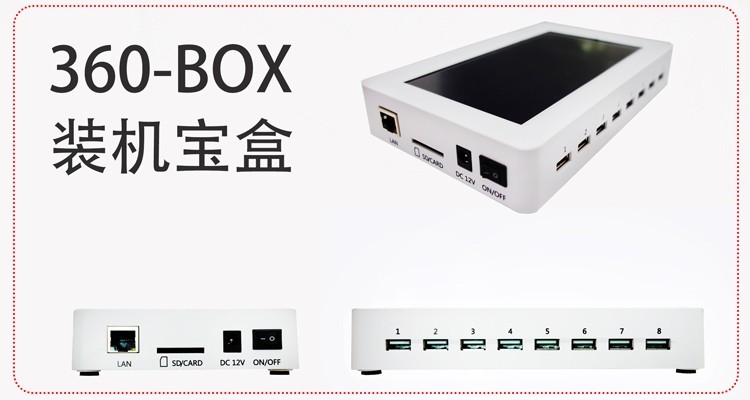

案例1: 八口USB装机盒
简介
  当前安卓智能手机日益普及,基于安卓的应用也越来越多,大部分软件应用都需要靠软件运行商来推广,才能被大众所熟知,比如91助手,以及各种手机助手等等;但是手机连锁店或者电商并不可能使用这些工具逐台安装推荐各种应用;采用8口的USB装机盒,就可以快速方便的解决这一问题;它内置了一个采用Qt开发的自动安装程序,当插上安卓手机的时候,就可以把SD卡中的指定目录的各种应用或mp3快速安装到手机上了。。。


案例2: 鸡尾酒控制主板
简介
  这是为一家成都客户定制的应用底板,他们发明了一种每次可以打出千分之一毫升的微型泵,并把此应用于精确调制鸡尾酒的机器上,这个控制主板安装运行了安卓4.0系统,并连接显示一个15寸的显示屏,采用一线精准触摸,可以带给操作者精准触摸点击体验,该控制板还连接控制了各种马达等伺服装置,配合上层的应用软件,可以精确调制几十乃至百种鸡尾酒类型,在欧美应用比较广泛。。。
Tiny210核心板
简介

Tiny210是一款高性能的Cortex-A8核心板,它由广州友善之臂设计、生产和发行销售。它采用三星S5PV210作为主处理器,运行主频可高达1GHz。S5PV210内部集成了PowerVR SGX540高性能图形引擎,支持3D图形流畅运行,并可流畅播放1080P大尺寸视频。

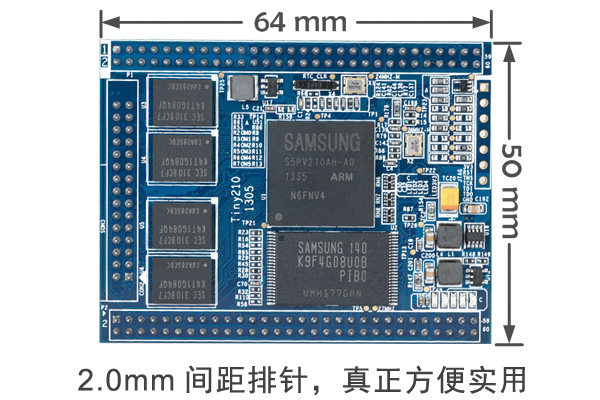

Tiny210主要采用了2.0mm间距的双排针,引出CPU大部分常用功能引脚,并力求和Tiny6410核心板三排引脚兼容 (P1,P2,CON2);另外还根据S5PV210芯片的特性,引出了1.0mm间距的贴片CON1座(51Pin), 如上图所示。

Tiny210板载512M DDR2内存,可流畅运行Android, Linux和WinCE6等高级操作系统。它非常适合开发高端物联网终端,广告多媒体终端,智能家居,高端监控系统,游戏机控制板等设备。

硬件配置

CPU处理器
  • Samsung S5PV210,基于CortexTM-A8,运行主频1GHz
  • 内置PowerVR SGX540高性能图形引擎
  • 支持流畅的2D/3D图形加速
  • zui高可支持1080p@30fps硬件解码视频流畅播放,格式可为MPEG4, H.263, H.264等
  • zui高可支持1080p@30fps硬件编码(Mpeg-2/VC1)视频输入
DDR2 RAM内存
  • Size: 512MB
  • 32bit数据总线,单通道
  • 运行频率: 200MHz
FLASH存储
接口资源
  • 2 x 60 Pin 2.0mm space DIP connector
  • 1 x 30 Pin 2.0mm space DIP connector
  • 1 x 7 Pin 2.0mm space JTAG port
在板资源
  • 4 x User Leds(Green)
  • 1 x Power Led(Red)
  • Supply Voltage from 2V to 6V(支持睡眠唤醒模式)
PCB规格尺寸
  • 6层高密度电路板,采用沉金工艺生产
  • Size: 64 x 50 x 11(mm)
软件支持(详细特性见后面说明)
  • Superboot-210
  • Android 2.3 + Linux-2.6.35
  • Android 4.0(提供Linux-3.0.8内核源代码,详细特性见下面列表)
  • Linux-2.6.35 + Qtopia-2.2.0/Qt-4.4.3/Qt-4.7
  • WindowsCE6
TinySDK开发参考底板
增强版本(699元)TinyADK-1312,如图所示,光盘中有该它的PCB文件(Allegro格式),因生产批次不同,请以实物为准。

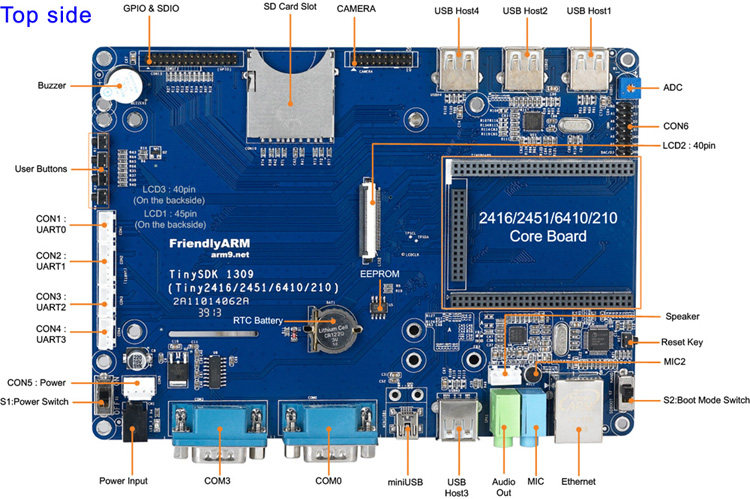

标准版本(650元)TinySDK 1309,如图所示,光盘中有该它的PCB文件(Allegro格式),因生产批次不同,请以实物为准。

Android 4.0系统资源特性





Android 2.3系统资源特性





Linux系统资源特性





WinCE系统资源特性





Android4.0应用精彩展示
提供Linux-3.0.8内核源代码,详细特性见上面列表





Android2.3应用精彩展示





Linux + Qtopia/Qt/Embedded-Extended-4.4.3/Qt-4.7.0系统精彩展示





WindowsCE 6.0系统精彩展示



典型应用案例 360-box装机宝盒 、安卓应用批量预装、刷机8U-单核版,大唐神器 http://item.taobao.com/item.htm?id=43168513279
