Freescale飞思卡尔PowerPC MPC8315E-RDB 开发评估板千兆位RGMII

MPC8315E-RDB参考平台是对于双驱动消费级网络附加存储(NAS)和数字媒体服务器的软硬件开发的理想选择。MPC8315E-RDB是一个体现强大的，含内建安全加速器的PowerQUICC II Pro处理器的系统。这个低成本、高性能系统解决方案由一块型号为MPC8315E-RDB的PCB板和装在CD里的软件支持包(BSP)组成。对家庭NAS和NAS+WAN网关等应用的开发或集成，BSP使产品尽快上市。

应用

双驱动网络附加存储(NAS)

数字媒体服务器(DMS)

住宅网关(VoIP, Wifi, Storage)

打印/影像

MPC8315E处理器

不断增长的网络媒体和个人和丰富内容的下载正驱动着安全、高集成度的家用多媒体分配平台的需要。MPC8315E提供了高性能Power架构的e300内核，工作频率可达400MHz 的，带16K I/D L1缓存，集成了两个SATA控制器，可帮助减少全部物料单（BOM）成本的。这个片上系统（SoC）还包括两个用于网络互连的千兆以太网控制器，两个x 1的PCI-Express槽，用于VoIP的TDM界面，集成PHY的高速USB 2.0和用于加密算术负载的安全引擎。基于90nm处理技术的MPC8315E处理器，提供高集成度，简化了板子设计的，提供一个对于网络附加存储等特定应用的低成本解决方案。

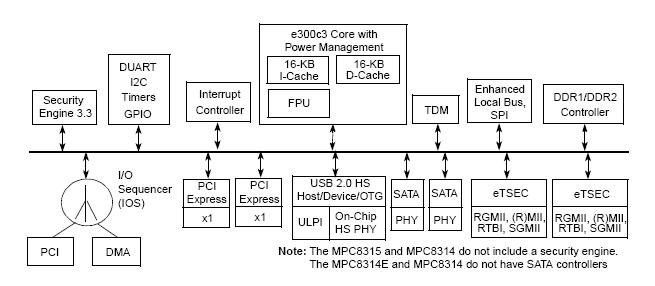

MPC8315E结构框图

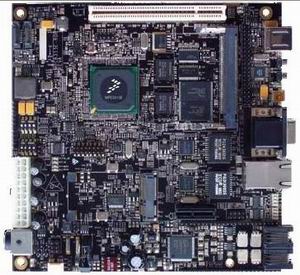

MPC8315E-RDB开发板硬件特点

· CPU: 飞思卡尔MPC8315E，运行在 400/266 MHz (CPU/DDR2)

· 存储子系统

? 128 MB unbuffered DDR2 SDRAM

? 8 MB NOR flash

? 32 MB NAND flash

? 256 KB M24256 serial EEPROM

· 以太网接口

◆ 两个千兆位RGMII，直接和PHY连接。

◆ 其中一个以太网，通过DS2连接broadband powerline能力

· PCI Express

◆ PCI Express内嵌连接器

◆ MiniPCI Express插槽，用于WLAN

· SATA

◆ 两个标准SATA连接器

◆ eSATA 连接器，通过SATA-eSATA 连接器

· SPI/TDM

◆ 连接两个Legerity SLIC/SLAC

· I2C

连接到实时时钟

因使用MCU可能被解除

· 双UART

调试用连接器

Extra header (兼容MPC832x RDB)，用于Bluetooth?/ZigBee? 将来的互连

· 局部总线

NAND flash/NOR flash

· 高速USB2.0

◆ 板上连接器

◆ 三端口USB hub

· PCI

◆ 一个标准和一个MiniPCI 连接器

· 存储器

◆ 32-bit DDR2一般为16-bit

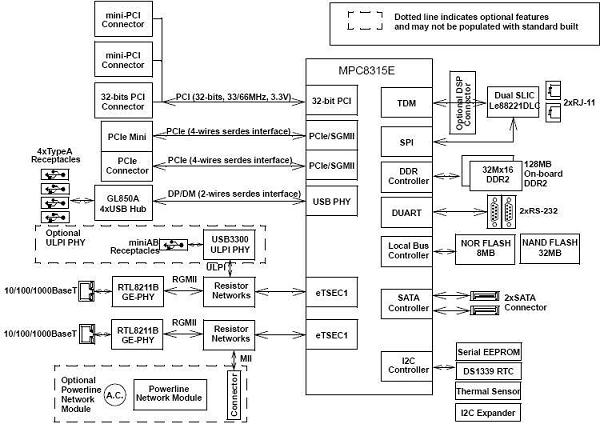

MPC8315E-RDB结构框图

相关开发工具

◆ USB TAP在线仿真器（支持PowerPC）

◆ JediView for PowerPC集成开发环境软件

MPC8314E-15E处理器系列比较

	MPC8314E	MPC8315E
Core	e300	e300
CPU Speed	Up to 400 MHz	Up to 400 MHz
L1 I/D Cache	16KI/ 16KD	16KI/ 16KD
Memory Controller	16/32 bit DDR/2 up to 266MHz	16/32 bit DDR/2 up to 266MHz
Local bus	16 bit w/NAND boot support	6 bit w/NAND boot support
PCI	1-32 bit up to 66MHz (2.3)	1-32 bit up to 66MHz (2.3)
PCI Express	2-x1	2-x1
SATA	—	2x1 SATA 2.0 w/PHY
Ethernet	2-10/100/1000 RGMII, (R)MII, RTBI, SGMII	2-10/100/1000 RGMII, (R)MII, RTBI, SGMII
USB 2.0	1 Host or Device w/PHY	1 Host or Device w/PHY
TDM	Yes	Yes
Security	E version only	E version only
UART	Dual	Dual
I2C	Single	Single
SPI	Yes	Yes
Interrupt Controller	Yes	Yes
Package	PBGA	PBGA
