Freescale飞思卡尔PowerPCMPC8313E-RDB高集成经济开发板正版授权

  • 销售价: ¥3000.00
购买数量:
  (库存876)

MPC8313E-RDB高集成经济开发板







点击下载:

祥佑MICETEK 2009 PowerPC产品介绍 PDF

MPC83XX相对MPC82XX优势

MPC8313E-RDB 用户手册& Data Sheet



概述

祥佑(MICETEK)推出的MPC8313E开发板采用了高度集成的PowerQUICC处理器,帮助降低联网家用设备及其它市场的千兆以太网成本。MPC8313E PowerQUICC II Pro处理器具有集成安全性能,满足市场对低价位处理器的需求,这些处理器能够安全地传输和处理家庭中的多个内容丰富的多媒体流。MPC8313E将千兆以太网(GigE)USB2.0、高速互连和高级电源管理技术独特地组合在一起,为各种不同的消费应用提供理想平台。这种经济高效的设备可以满足消费者对数字家庭技术的一些关键需求,包括隐私保护、服务质量、易用性功能。该处理器还能帮助开发人员创建符合数字生活网络联盟(DLNA)标准的设备,使消费者能在家中的多个设备上管理、查看、打印和共享数字内容。



应用

线路卡控制器、宽带路由器、智能NIC、集成接入设备、802.11n无线局域网接入点、数字媒体服务器、网络访问存储设备和打印机



MPC8313E处理器特点

MPC8313E以极低的价位,简化大量高速外围设备的部署。除了GigEUSB2.0 w/ phy集成之外,MPC8313E还提供32位的双倍数据速率(DDR1/DDR2)存储器控制器、16位局部总线和4个直接存储器访问(DMA)通道。



MPC8313E-RDB开发板硬件特点

   · CPU: 飞思卡尔MPC8313E 333/133 MHz (CPU/CSB)

    · 存储器子系统

            — 128 Mbyte无缓冲DDR2 SDRAM

            — 8 MByte Flash单片存储器

            — 32 MByte NAND Flash存储器

            — 256 KBit M24256 串行EEPROM

            — SD连接器,用于连接SD存储器卡

    · 接口:

        — 10/100/1000 Base-T以太网口

          – eTSEC1, RGMII接口五个10/100/1000 BaseT RJ-45接口,使用Vitesse? VSCprefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" 7385 L2 switch

                  – eTSEC2, 可选择RGMIISGMII接口:一个10/100/1000 BaseT RJ-45 interface using Mavell? 88E1111 PHY

       — USB 2.0接口

          高速主/USB接口:可选片上PHY 或外部ULPI PHY接口,SMSC USB3300

          – USB PHY

       — PCI: 32PCI接口,Z高66 MHz

            一个323.3 V PCI插槽,连接PCI总线

            一个32 3.3 V miniPCI插槽,连接PCI总线

       两个UART接口

          – DUART接口:支持两个UART,Z高速率115200bps

  · 板上连接器

      — LCD连接器,GPIO

      — ATX电源连接器

      — JTAG/COP调试口

  · IEEE1588信号,用于测试

  · 挂载在I2C总线上实时时钟和温度传感器

  · 可编程的LEDs,用于调试

  · Mini-ITX尺寸: 170 mm × 170 mm,不包括外壳

  · 6PCB电路 (4层信号,2层接地和电源)

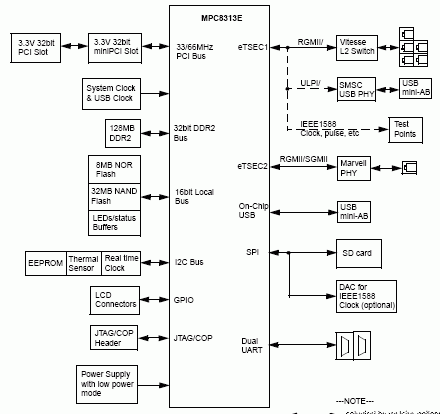

MPC8313E-RDB架构框图



开发板软件资源

  · U-Boot

         U-Boot 1.1.6

         Enable MPC8313E

         Enhanced Local bus support

         I2C bus

         DDR2 32bit memory initialization

         DUART

         eTSEC1 and eTSEC2 as Ethernet and TFTP port

         Flash operation

         Reset command

         Bootup from NOR Flash

         Enable Cache and MMU in U-Boot

         NAND flash read/write

  · Linux kernel

         Linux kernel 2.6.3-rc6 supporting E300c3 core

         DUART support for console control

         IPIC support

         JFFS2/NFS/ramdisk filesystem deployment support

         PCI host working at 33MHz and 66MHz

         MPC8313E RDB eTSEC1 and eTSEC2 working as Ethernet ports

         NAND flash working as MTD block device

         I2C bus based RTC DS1339 support

         CodeTEST SWIC and HWIC code trace support

         Linux kernel debug for Jediview

  · Ram Disk file system

         glibc-2.3.6 dynamic libraries

         Busybox

         USB support             (Host mode only)

         DHCP client (WAN) and DHCP server (LAN)

         telnet server, boa webserver

  · Toolchain

         gcc-4.1.2-glibc-2.3.3 for 8313e, binutils-2.15



开发工具

USB TAP在线仿真器(支持PowerPC   http://item.taobao.com/item.htm?id=14895703628

JediView for PowerPC开发环境软件     http://item.taobao.com/item.htm?id=14215102518



订货信息
